NLM 28000_A Ölstandsanzeiger Form A
Artikelnummer: 10136051
Hersteller: Norelem
Herstellerartikelnummer: 28000-107610
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:

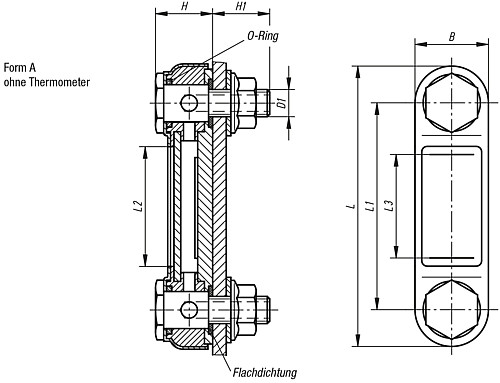

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Eigenschaften
| Form : | A |
| B : | 31 |
| H : | 24,5 |
| L : | 107 |
| H1 : | 20 |
| L1 : | 76 |
| D1 : | M10 |
| Gewicht ca. kg : | 0,150 |
| L2 : | 39 |
| L3 : | 37 |
| Anzahl Befestigungsschrauben : | 2 |
Artikelvarianten
| Variante | Form | B | H | L | H1 | L1 | D1 | Gewicht ca. kg | L2 | L3 | Anzahl Befestigungsschrauben | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 31 | 24,5 | 107 | 20 | 76 | M10 | 0,150 | 39 | 37 | 2 |
12,27 €
|
|
| A | 31 | 24,5 | 107 | 20 | 76 | M12 | 0,150 | 39 | 37 | 2 |
12,27 €
|
|
| A | 31 | 24,5 | 156 | 20 | 127 | M10 | 0,180 | 90 | 80 | 2 |
16,34 €
|
|
| A | 31 | 24,5 | 156 | 20 | 127 | M12 | 0,180 | 90 | 80 | 2 |
16,34 €
|
|
| A | 34 | 33 | 280 | 17 | 254 | M12 | 0,240 | 200 | 178 | 2 |
32,75 €
|
