NLM 27706 Kugel Ausgleichselemente mit Kontermutter
Artikelnummer: 10134174
Hersteller: Norelem
Herstellerartikelnummer: 27706-0406
Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
LE70183 27706-0406
Hinweis:

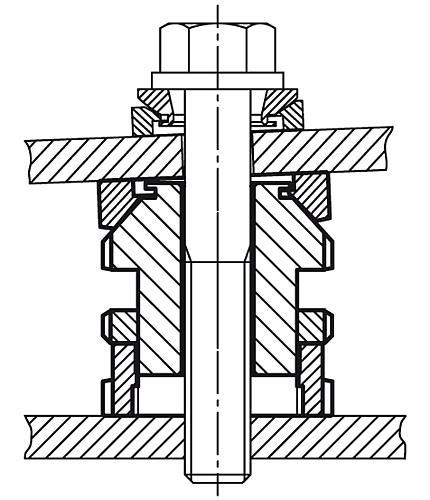

Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460

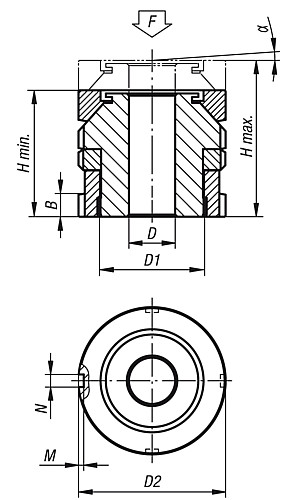

Eigenschaften
| A : | 4° |
| B : | 5 |
| Material : | Stahl |
| D : | 6,6 |
| M : | 2 |
| D2 : | 25 |
| D1 : | M15x1 |
| Gewicht ca. kg : | 0,09 |
| für Schraube : | M6 |
| H min. : | 27 |
| H max. : | 31 |
| N : | 4 |
| F kN : | 40 |
Artikelvarianten
| Variante | Material | D | D2 | D1 | für Schraube | H min. | H max. | Preis |
|---|---|---|---|---|---|---|---|---|
| Stahl | 6,6 | 25 | M15x1 | M6 | 27 | 31 |
55,42 €
|
|
| Stahl | 6,6 | 32 | M20x1 | M6 | 32 | 37 |
56,79 €
|
|
| Stahl | 9 | 32 | M20x1 | M8 | 32 | 37 |
56,79 €
|
|
| Stahl | 11 | 32 | M20x1 | M10 | 32 | 37 |
56,79 €
|
|
| Stahl | 11 | 45 | M30x1,5 | M10 | 41 | 48 |
62,39 €
|
|
| Stahl | 13,5 | 45 | M30x1,5 | M12 | 41 | 48 |
62,39 €
|
|
| Stahl | 17,5 | 45 | M30x1,5 | M16 | 41 | 48 |
62,39 €
|
|
| Stahl | 17,5 | 58 | M40x1,5 | M16 | 53 | 62 |
85,43 €
|
|
| Stahl | 22 | 58 | M40x1,5 | M20 | 53 | 62 |
85,43 €
|
|
| Stahl | 26 | 58 | M40x1,5 | M24 | 53 | 62 |
85,43 €
|
|
| Stahl | 22 | 70 | M50x1,5 | M20 | 61 | 71 |
112,44 €
|
|
| Stahl | 26 | 70 | M50x1,5 | M24 | 61 | 71 |
112,44 €
|
|
| Stahl | 33 | 70 | M50x1,5 | M30 | 61 | 71 |
112,44 €
|
|
| Stahl | 26 | 80 | M60x2 | M24 | 67 | 79 |
136,90 €
|
|
| Stahl | 33 | 80 | M60x2 | M30 | 67 | 79 |
136,90 €
|
|
| Edelstahl | 6,6 | 25 | M15x1 | M6 | 27 | 31 |
76,26 €
|
|
| Edelstahl | 6,6 | 32 | M20x1 | M6 | 32 | 37 |
78,96 €
|
|
| Edelstahl | 9 | 32 | M20x1 | M8 | 32 | 37 |
78,96 €
|
|
| Edelstahl | 11 | 32 | M20x1 | M10 | 32 | 37 |
78,96 €
|
|
| Edelstahl | 11 | 45 | M30x1,5 | M10 | 41 | 48 |
85,91 €
|
|
| Edelstahl | 13,5 | 45 | M30x1,5 | M12 | 41 | 48 |
85,91 €
|
|
| Edelstahl | 17,5 | 45 | M30x1,5 | M16 | 41 | 48 |
85,91 €
|
|
| Edelstahl | 17,5 | 58 | M40x1,5 | M16 | 53 | 62 |
135,07 €
|
|
| Edelstahl | 22 | 58 | M40x1,5 | M20 | 53 | 62 |
135,07 €
|
|
| Edelstahl | 26 | 58 | M40x1,5 | M24 | 53 | 62 |
135,07 €
|
|
| Edelstahl | 22 | 70 | M50x1,5 | M20 | 61 | 71 |
200,91 €
|
|
| Edelstahl | 26 | 70 | M50x1,5 | M24 | 61 | 71 |
200,91 €
|
|
| Edelstahl | 33 | 70 | M50x1,5 | M30 | 61 | 71 |
200,91 €
|
|
| Edelstahl | 26 | 80 | M60x2 | M24 | 67 | 79 |
227,71 €
|
|
| Edelstahl | 33 | 80 | M60x2 | M30 | 67 | 79 |
227,71 €
|
