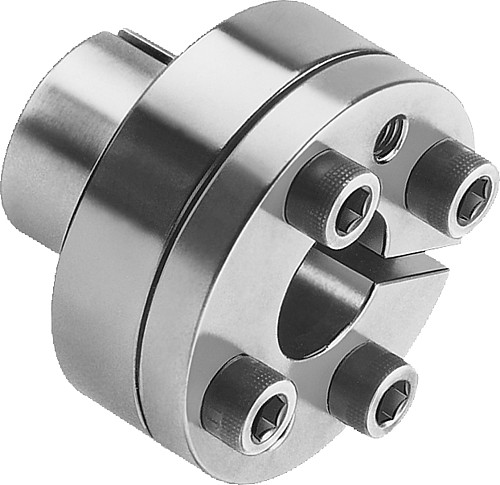

NLM 23350 Konus Spannringe Form A

Artikelnummer: 10129983
Hersteller: Norelem
Herstellerartikelnummer: 23350-4559

Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

32,10 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Stahl 1.0503.

Ausführung:
blank.

Bestellbeispiel:
nlm 23350-2028

Hinweis:
Die Konus-Spannringe Form A eignen sich besonders zur Verbindung dünnwandiger Naben mit einer Welle. Die große Spannfläche garantiert eine planschlagfreie Zentrierung der Nabe.
Weitere Vorteile sind: glatte kostengünstige Wellen und Naben, keine Schwächung durch Nuten, hohe Dauerfestigkeit.
Anwendung siehe Technischer Hinweis.

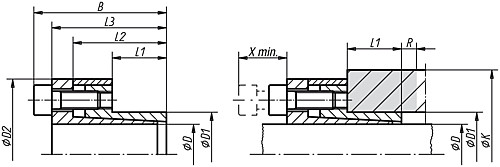

Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn der Nabenüberstand R >/= 0,5 (K-D1) ist.


Eigenschaften

B : 73
D : 45
D2 : 85
L1 : 40
D1 : 59
L2 : 57
L3 : 65
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm : 1563
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN : 69
Flächenpressung an Welle P N/mm² : 114
Flächenpressung an Nabe P N/mm² : 87


Artikelvarianten

Variante B D D2 L1 D1 L2 L3 Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm Bei Anziehdrehmoment MS übertragbare Axialkraft F kN Flächenpressung an Welle P N/mm² Flächenpressung an Nabe P N/mm² Preis
44 20 50 18 28 31 38 186 19 156 111
16,24 €
51 25 56 25 34 38 45 232 19 90 66
18,13 €
51 30 62 25 41 38 45 418 28 112 84
18,83 €
56 35 69 30 47 43 50 650 37 107 80
21,29 €
56 40 75 30 53 43 50 743 37 94 71
24,00 €
73 45 85 40 59 57 65 1563 69 114 87
32,10 €
78 50 92 45 65 62 70 1737 69 114 88
36,77 €
83 60 104 50 77 67 75 2344 78 85 67
51,21 €
