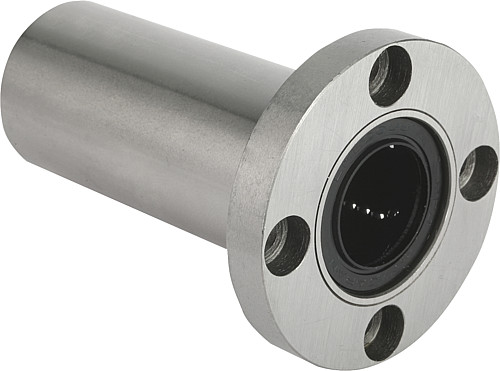

NLM 21520 Linearkugellager mit Flansch, Doppellager
Artikelnummer: 10126954
Hersteller: Norelem
Herstellerartikelnummer: 21520-1602
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Mit Flansch zur direkten Montage am Gehäuse. Ausführung als Doppellager zum Einsatz unter Momentenbelastung.
Werkstoff: Gehäuse Stahl. Kunststoffkäfig. Kugeln Stahl.
Empfohlene Toleranzen: Welle: h6; Gehäuse: H7
Temperaturbereich: -20 °C bis +80 °C.
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160.

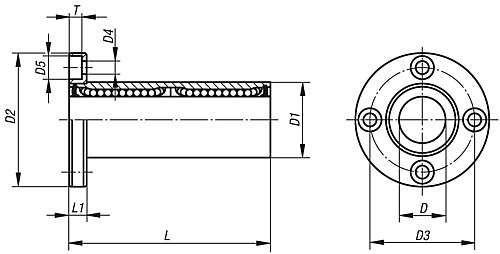

Eigenschaften
| D : | 16 |
| L : | 68 |
| T : | 4,1 |
| D3 : | 36 |
| D2 : | 46 |
| L1 : | 6 |
| D1 : | 26 |
| Gewicht ca. kg : | 0,190 |
| D4 : | 4,5 |
| D5 : | 7,5 |
| Tragzahlen dynamisch N : | 1230 |
| Tragzahlen statisch N : | 2350 |
Artikelvarianten
| Variante | D | Preis |
|---|---|---|
| 12 |
45,65 €
|
|
| 16 |
55,42 €
|
|
| 20 |
64,44 €
|
|
| 25 |
92,81 €
|
|
| 30 |
105,32 €
|
