NLM 21406 Führungswagen kompakt, kurz
Artikelnummer: 10127716
Hersteller: Norelem
Herstellerartikelnummer: 21406-15004801
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21406-15004801
Hinweis:
Führungswagen kompakt, kurz mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.

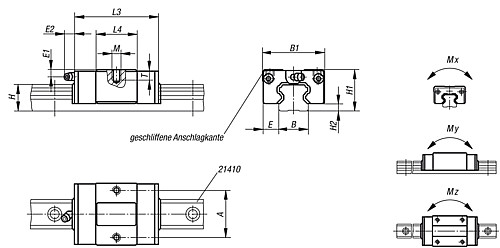

Eigenschaften
| A : | 26 |
| B : | 15 |
| E1 : | 4,3 |
| E2 : | 5 |
| H : | 14 |
| M : | M4 |
| H1 : | 24 |
| E : | 9,5 |
| T : | 5,6 |
| H2 : | 4,6 |
| Gewicht ca. kg : | 0,100 |
| L3 : | 47,6 |
| L4 : | 21,6 |
| B1 : | 34 |
| Profil-Größe : | 15 |
| Tragzahlen dynamisch N : | 3900 |
| Tragzahlen statisch N : | 7250 |
| Mx (Nm) : | 40 |
| My (Nm) : | 28 |
| Mz (Nm) : | 28 |
| Schmierbohrung : | Ø3 |
Artikelvarianten
| Variante | B | L3 | B1 | Profil-Größe | Tragzahlen statisch N | Mx (Nm) | My (Nm) | Mz (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 47,6 | 34 | 15 | 7250 | 40 | 28 | 28 |
49,02 €
|
|
| 20 | 58 | 42 | 20 | 14700 | 126 | 103 | 103 |
52,90 €
|
|
| 23 | 62,5 | 48 | 25 | 22300 | 200 | 175 | 172 |
55,44 €
|
|
| 28 | 75,6 | 60 | 30 | 29400 | 320 | 270 | 270 |
60,16 €
|
