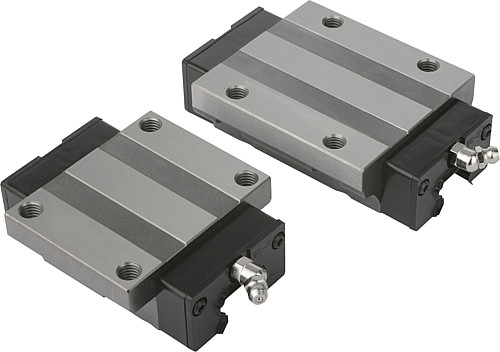

NLM 21402 Führungswagen mit Flansch
Artikelnummer: 10127706
Hersteller: Norelem
Herstellerartikelnummer: 21402-15106601
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Führungswagen mit Flansch mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Einsatztemperatur im Dauerbetrieb max. 80 °C. Hohe Dynamikwerte: v = 5 m/s.
Werkstoff: Körper Vergütungsstahl. Kugeln Wälzlagerstahl. Umlenkstücke Kunststoff.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Ausführung: blank.
Bestellbeispiel:
LE70183 21402-15106601
Eigenschaften
| Ausführung : | Standard |
| A : | 38 |
| B : | 15 |
| E1 : | 4,3 |
| E2 : | 5 |
| H : | 14 |
| M : | M5 |
| H1 : | 24 |
| E : | 16 |
| H3 : | 8 |
| H2 : | 4,6 |
| Gewicht ca. kg : | 0,190 |
| L3 : | 66 |
| L4 : | 40 |
| B1 : | 47 |
| Profil-Größe : | 15 |
| A1 : | 30 |
| Tragzahlen dynamisch N : | 6850 |
| Tragzahlen statisch N : | 12700 |
| Mx (Nm) : | 70 |
| My (Nm) : | 50 |
| Mz (Nm) : | 50 |
| Schmierbohrung : | Ø3 |
Artikelvarianten
| Variante | L3 | Profil-Größe | Preis |
|---|---|---|---|
| 66 | 15 |
53,75 €
|
|
| 77,8 | 20 |
61,22 €
|
|
| 88 | 25 |
64,01 €
|
|
| 109 | 30 |
82,65 €
|
|
| 110,1 | 25 |
70,44 €
|
|
| 131,3 | 30 |
90,76 €
|
