NLM 21100 Positioniertische kurz
Artikelnummer: 10126797
Hersteller: Norelem
Herstellerartikelnummer: 21100-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21100-04
Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

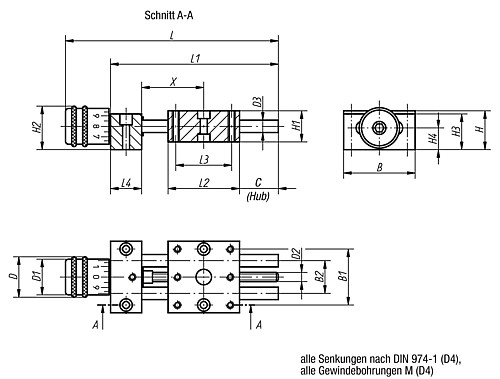

Eigenschaften
| B : | 46 |
| D : | 26 |
| H : | 24 |
| L : | 108,5 |
| C : | 14 |
| F1 (N) : | 200 |
| H1 : | 20 |
| D3 : | 8 |
| H3 : | 23 |
| D2 : | M6x1 |
| L1 : | 80 |
| F2 (N) : | 200 |
| D1 : | 23 |
| H2 : | 27 |
| Gewicht ca. kg : | 0,254 |
| L2 : | 46 |
| D4 : | 4 |
| L3 : | 36 |
| L4 : | 20 |
| B1 : | 36 |
| H4 : | 14 |
| B2 : | 21 |
| Mx (Nm) : | 1,9 |
| My (Nm) : | 0,9 |
| Mz (Nm) : | 1,9 |
| F3 (N) : | X = 39 (50) |
Artikelvarianten
| Variante | B | L | D2 | Preis |
|---|---|---|---|---|
| 29 | 64,5 | M3x0,5 |
186,30 €
|
|
| 46 | 108,5 | M6x1 |
198,03 €
|
|
| 75 | 162 | M6x1 |
312,42 €
|
