NLM 21000 Spannleisten
Artikelnummer: 10126705
Hersteller: Norelem
Herstellerartikelnummer: 21000-020
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
8,42 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Aluminium EN AW-6063.
Bestellbeispiel:
nlm 21000-020 (1 Spannleiste mit Befestigungsschrauben)
Hinweis:

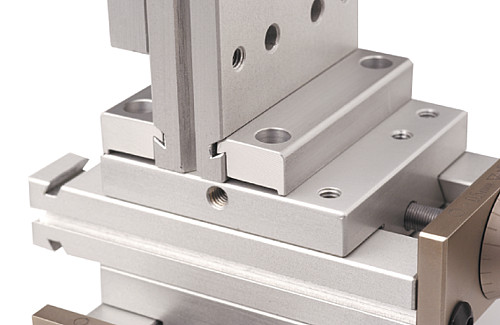

Die Spannleisten dienen zum Spannen der Schlittenführung in x-y-z Achse sowie als Leiste zum Befestigen der Schlitteneinheit in der Maschine.
Bei stirnseitiger Verwendung wird der Hub reduziert.

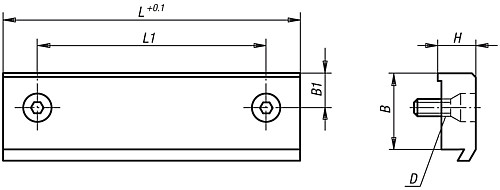

Eigenschaften
| B : | 5,7 |
| H : | 3,5 |
| L : | 19,5 |
| L1 : | 12 |
| B1 : | 3,7 |
| D für Schraube : | M2 |
| Hubreduzierung : | 3,5 |
| Passend für Schlitten : | 21000-020 ... |
Artikelvarianten
| Variante | H | L1 | B1 | D für Schraube | Hubreduzierung | Passend für Schlitten | Preis |
|---|---|---|---|---|---|---|---|
| 3,5 | 12 | 3,7 | M2 | 3,5 | 21000-020 ... |
8,42 €
|
|
| 3,5 | 23 | 2,85 | M3 | 3,5 | 21000-030 ... |
9,28 €
|
|
| 8 | 38 | 5,25 | M4 | 8 | 21000-050 ... |
10,12 €
|
|
| 8 | 60 | 6 | M5 | 8 | 21000-080 ... |
11,80 €
|
|
| 10 | 90 | 10 | M5 | 10 | 21000-120 ... |
12,65 €
|
