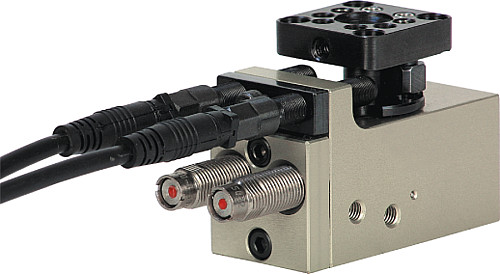

NLM 20060 Drehmodul pneumatisch
Artikelnummer: 10125649
Hersteller: Norelem
Herstellerartikelnummer: 20060-014
Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20060-014
Hinweis:
Wartungsfreies pneumatisches Drehmodul für kleine Einbauräume mit doppelt beaufschlagtem Antriebszylinder. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Der Drehwinkel von 0° – 190° ist stufenlos einstellbar.
Wiederholgenauigkeit ±0,01°.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| Gewicht ca. kg : | 0,240 |
| Profil-Größe : | 4 |
| Zylinder Ø : | 2 x 10 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm) : | 5 |
| Antriebsdrehmoment Nm : | 0,28 |
| Drehwinkel : | 0° - 190° |
| Axiallast N : | 300 |
| Radiallast (N) : | 220 |
