NLM 07780 Kugeltragbolzen selbstsichernd
Artikelnummer: 10115971
Hersteller: Norelem
Herstellerartikelnummer: 07780-2110X15
Artikel ist in 11 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Stahl, manganphosphatiert. Druckknopf aus Aluminium.
Bestellbeispiel:
nlm 07780-2110X50
Hinweis:
Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt.
Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher.
– Korrosionsgeschützt
– Temperatureinsatzbereich: +250 °C
TÜV geprüft.

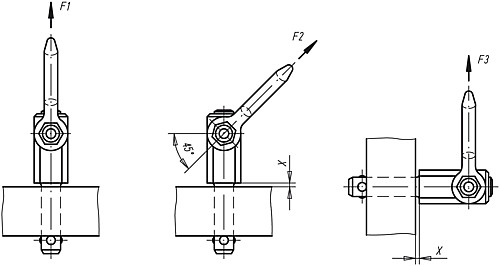

Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit.

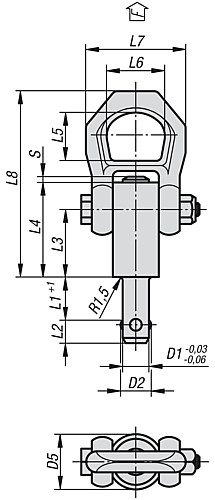

Eigenschaften
| D2 : | 11,7 |
| L1 : | 15 |
| S : | 2,2 |
| D1 : | 10 |
| L2 : | 10,2 |
| Gewicht ca. g : | 139 |
| L3 : | 25,7 |
| D5 : | 21,5 |
| L4 : | 36 |
| L5 : | 27 |
| L6 : | 30 |
| Aufnahmebohrung H11 : | 10 |
| L7 : | 49 |
| L8 : | 87,5 |
| X min. : | 1,5 |
| X max. : | 10 |
| F1 kN : | 2,7 |
| F2 kN : | 2,4 |
| F3 kN : | 2,1 |
Artikelvarianten
| Variante | L1 | D1 | Preis |
|---|---|---|---|
| 15 | 10 |
61,76 €
|
|
| 25 | 10 |
61,76 €
|
|
| 35 | 10 |
61,76 €
|
|
| 50 | 10 |
61,76 €
|
|
| 15 | 12 |
67,17 €
|
|
| 25 | 12 |
67,17 €
|
|
| 35 | 12 |
67,17 €
|
|
| 50 | 12 |
67,17 €
|
|
| 25 | 16 |
74,37 €
|
|
| 50 | 16 |
74,37 €
|
|
| 75 | 16 |
74,37 €
|
