NLM 07663 Gewindeeinsätze Innengewinde selbstsichernd
Artikelnummer: 10115658
Hersteller: Norelem
Herstellerartikelnummer: 07663-106
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

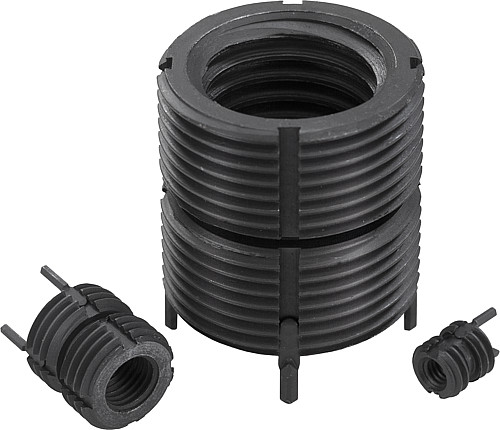

Gewindeeinsätze LE70183 ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:
- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.
Werkstoff, Ausführung: Gewindeeinsatz Edelstahl, passiviert.
Bestellbeispiel:
Gewindeeinsatz 07663-112
Einbauwerkzeug 07660-812

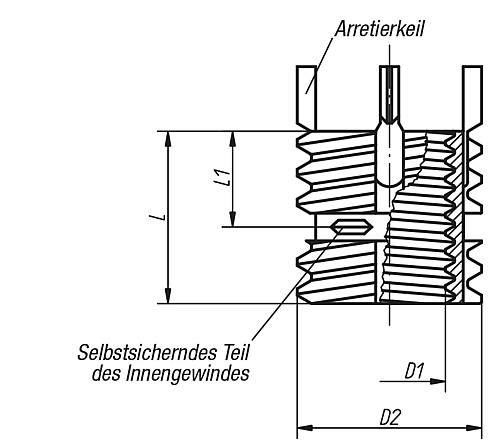

Eigenschaften
| Material : | Edelstahl |
| D1 Innengewinde : | M6 |
| D2 Außengewinde : | M10x1,25 |
| Einbau Bohrer Ø : | 8,8 |
| Einbau Senk Ø +0,25 : | 10,3 |
| Einbau Gewindebohrer : | M10x1,25 |
| Einbau Mindest Gewindetiefe : | 11,5 |
| Ausbau Bohrer Ø : | 7,5 |
| Ausbau Bohrtiefe : | 4,8 |
| L1 Länge : | 5 |
| L = Länge : | 10 |
Artikelvarianten
| Variante | Material | D1 Innengewinde | D2 Außengewinde | Einbau Bohrer Ø | Einbau Senk Ø +0,25 | Einbau Gewindebohrer | Einbau Mindest Gewindetiefe | Ausbau Bohrer Ø | Ausbau Bohrtiefe | L1 Länge | L = Länge | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Edelstahl | M5 | M8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 4 | 8 |
7,82 €
|
|
| Edelstahl | M6 | M10x1,25 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | 5 | 10 |
8,03 €
|
|
| Edelstahl | M8 | M12x1,25 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 6 | 12 |
8,58 €
|
|
| Edelstahl | M10 | M14x1,5 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 7 | 14 |
9,34 €
|
|
| Edelstahl | M12 | M16x1,5 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 8 | 16 |
11,87 €
|
