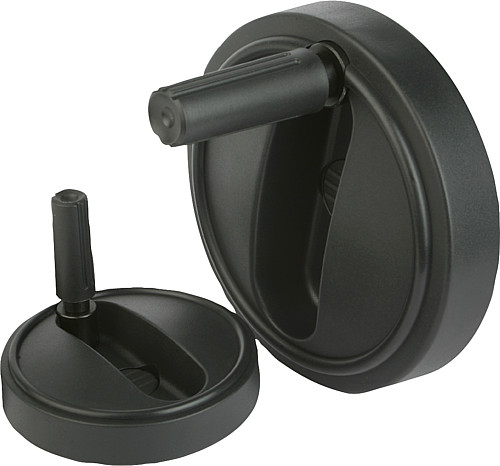

NLM 06263 Handräder mit Zylindergriff drehbar
Artikelnummer: 10100376
Hersteller: Norelem
Herstellerartikelnummer: 06263-108008
Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.

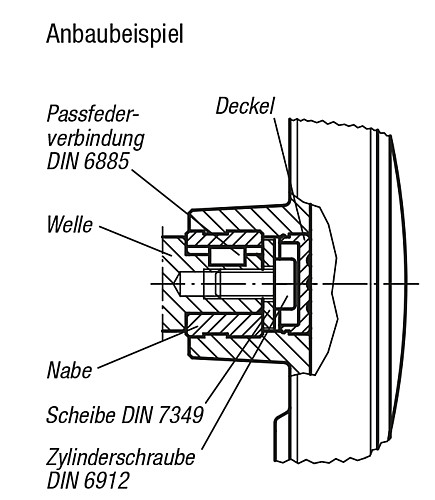

Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Anbaubeispiel siehe 06262.
Werkstoff, Ausführung: Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
LE70183 06263-108008

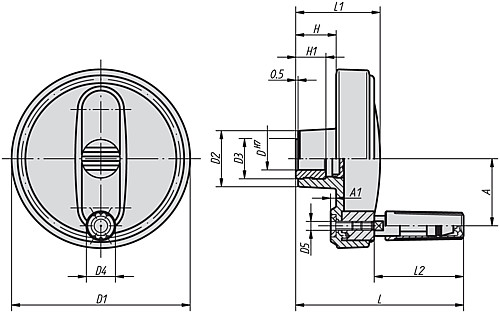

Eigenschaften
| Ausführung : | Nabe ohne Nut |
| A : | 30 |
| D : | 8 |
| H : | 17,5 |
| L : | 75 |
| H1 : | 13 |
| T : | - |
| D3 : | 19 |
| D2 : | 25 |
| L1 : | 37,5 |
| D1 : | 80 |
| Gewicht ca. kg : | 0,101 |
| L2 : | 40 |
| D4 : | 13 |
| D5 : | M4 |
| Profil-Größe : | 1 |
| A1 : | 2,5 |
| B3 : | - |
Artikelvarianten
| Variante | Ausführung | D | T | D2 | L1 | D4 | B3 | Preis |
|---|---|---|---|---|---|---|---|---|
| Nabe ohne Nut | 8 | - | 25 | 37,5 | 13 | - |
10,97 €
|
|
| Nabe ohne Nut | 10 | - | 25 | 37,5 | 13 | - |
10,97 €
|
|
| Nabe ohne Nut | 12 | - | 25 | 37,5 | 13 | - |
10,97 €
|
|
| Nabe ohne Nut | 10 | - | 28 | 44 | 16 | - |
13,18 €
|
|
| Nabe ohne Nut | 12 | - | 28 | 44 | 16 | - |
13,18 €
|
|
| Nabe ohne Nut | 12 | - | 35 | 53 | 20 | - |
17,95 €
|
|
| Nabe ohne Nut | 14 | - | 35 | 53 | 20 | - |
17,95 €
|
|
| Nabe ohne Nut | 16 | - | 35 | 53 | 20 | - |
17,95 €
|
|
| Nabe ohne Nut | 14 | - | 45 | 64,5 | 25 | - |
20,42 €
|
|
| Nabe ohne Nut | 16 | - | 45 | 64,5 | 25 | - |
20,42 €
|
|
| Nabe mit Nut | 8 | 9 | 25 | 37,5 | 13 | 2 |
13,22 €
|
|
| Nabe mit Nut | 10 | 11,4 | 25 | 37,5 | 13 | 3 |
13,22 €
|
|
| Nabe mit Nut | 12 | 13,8 | 25 | 37,5 | 13 | 4 |
13,22 €
|
|
| Nabe mit Nut | 10 | 11,4 | 28 | 44 | 16 | 3 |
15,42 €
|
|
| Nabe mit Nut | 12 | 13,8 | 28 | 44 | 16 | 4 |
15,42 €
|
|
| Nabe mit Nut | 12 | 13,8 | 35 | 53 | 20 | 4 |
20,00 €
|
|
| Nabe mit Nut | 14 | 16,3 | 35 | 53 | 20 | 5 |
20,00 €
|
|
| Nabe mit Nut | 16 | 18,3 | 35 | 53 | 20 | 5 |
20,00 €
|
|
| Nabe mit Nut | 14 | 16,3 | 45 | 64,5 | 25 | 5 |
23,18 €
|
|
| Nabe mit Nut | 16 | 18,3 | 45 | 64,5 | 25 | 5 |
23,18 €
|
|
| Nabe ohne Nut | 14 | - | 45 | 64,5 | 25 | - |
26,45 €
|
