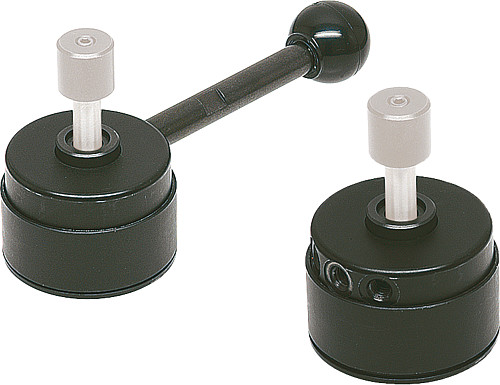

NLM 04400 Zugspanner
Artikelnummer: 10120738
Hersteller: Norelem
Herstellerartikelnummer: 04400-324000
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
219,21 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Gehäuse und Nocke Werkzeugstahl, gehärtet und brüniert.
Griff Vergütungsstahl, brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
nlm 04400-324001
Hinweis:
* Max. Werkstückstärke siehe Spannbolzen 04400 (Maß C).
** Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe 06355. Einschraubgriffe mit Drehmomentbegrenzung 06357.

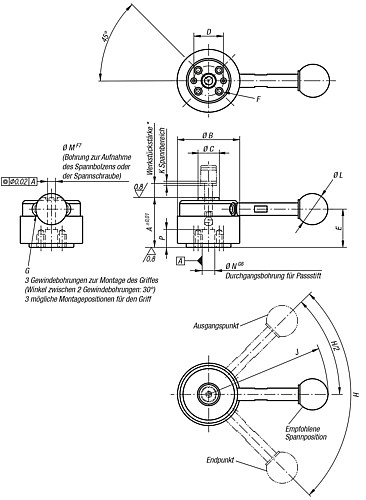

Eigenschaften
| Ausführung : | ohne Griff |
| A : | 32 |
| B : | 40 |
| D : | 18 |
| H : | 90° |
| L : | - |
| M : | 5 |
| C : | 13,5 |
| F : | M4x8 |
| E : | 24,5 |
| P : | 10 |
| G : | M5 |
| Gewicht ca. kg : | 0,200 |
| K : | 1,5 |
| J : | - |
| N : | 8 |
| Handkraft N : | 150** |
| Spannkraft N : | 900 |
| empf. Toleranz für Werkstückstärke : | ±0,3* |
| max. Haltekraft N : | 2000 |
Artikelvarianten
| Variante | Ausführung | A | B | D | H | L | M | C | F | E | P | G | Gewicht ca. kg | K | J | N | Handkraft N | Spannkraft N | empf. Toleranz für Werkstückstärke | max. Haltekraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ohne Griff | 32 | 40 | 18 | 90° | - | 5 | 13,5 | M4x8 | 24,5 | 10 | M5 | 0,200 | 1,5 | - | 8 | 150** | 900 | ±0,3* | 2000 |
219,21 €
|
|
| mit Griff | 32 | 40 | 18 | 90° | 20 | 5 | 13,5 | M4x8 | 24,5 | 10 | M5 | 0,230 | 1,5 | 76,5 | 8 | 150** | 900 | ±0,3* | 2000 |
232,65 €
|
|
| ohne Griff | 40 | 50 | 25 | 110° | - | 8 | 18 | M6x9 | 30,7 | 13 | M6 | 0,420 | 2 | - | 12 | 200** | 2500 | ±0,5* | 5500 |
244,02 €
|
|
| mit Griff | 40 | 50 | 25 | 110° | 25 | 8 | 18 | M6x9 | 30,7 | 13 | M6 | 0,480 | 2 | 111,5 | 12 | 200** | 2500 | ±0,5* | 5500 |
259,53 €
|
