NLM 03195 Steckbolzen

Artikelnummer: 10107803
Hersteller: Norelem
Herstellerartikelnummer: 03195-2506010

Artikel ist in 23 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

9,63 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Griff Thermoplast, schwarz.
Stahlteile Edelstahl, blank.

Bestellbeispiel:
nlm 03195-2508020
(Länge L mit angeben, z.B. 020 für L = 20 mm)

Hinweis:

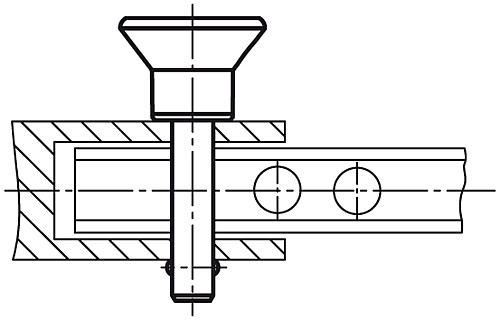

Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.

Scherkraft zweischnittig (F) = S · t aB max.

Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23

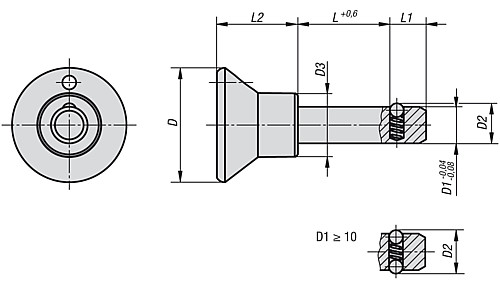

Eigenschaften

D : 25
L : 10
D3 : 14
D2 : 6,5
L1 : 7
D1 : 6
L2 : 17,7
Aufnahmebohrung H11 : 6
Scherkraft zweischnittig max. kN : 22


Artikelvarianten

Variante D L D3 D2 L1 D1 L2 Aufnahmebohrung H11 Scherkraft zweischnittig max. kN Preis
25 10 14 6,5 7 6 17,7 6 22
9,63 €
25 15 14 6,5 7 6 17,7 6 22
9,91 €
25 20 14 6,5 7 6 17,7 6 22
10,13 €
25 25 14 6,5 7 6 17,7 6 22
10,26 €
25 30 14 6,5 7 6 17,7 6 22
10,55 €
25 40 14 6,5 7 6 17,7 6 22
10,81 €
25 50 14 6,5 7 6 17,7 6 22
11,09 €
25 15 14 8,75 8 8 17,7 8 38
10,13 €
25 20 14 8,75 8 8 17,7 8 38
10,26 €
25 25 14 8,75 8 8 17,7 8 38
10,55 €
25 30 14 8,75 8 8 17,7 8 38
10,81 €
25 40 14 8,75 8 8 17,7 8 38
11,09 €
25 50 14 8,75 8 8 17,7 8 38
11,37 €
33 15 19 12 9 10 24 10 60
12,49 €
33 20 19 12 9 10 24 10 60
12,76 €
33 25 19 12 9 10 24 10 60
13,05 €
33 30 19 12 9 10 24 10 60
13,35 €
33 40 19 12 9 10 24 10 60
13,60 €
33 50 19 12 9 10 24 10 60
13,90 €
33 20 19 14,5 10 12 24 12 86
14,38 €
33 30 19 14,5 10 12 24 12 86
14,92 €
33 40 19 14,5 10 12 24 12 86
15,77 €
33 50 19 14,5 10 12 24 12 86
16,47 €
