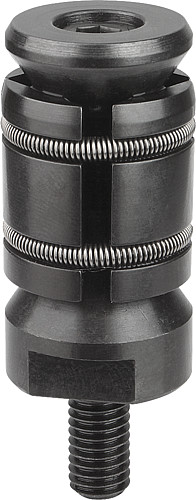

NLM 03165_AG Zentrierspanner mit Außengewinde
Artikelnummer: 10107576
Hersteller: Norelem
Herstellerartikelnummer: 03165-081630
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
59,19 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper aus Stahl.
Buchsen aus Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung.
Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).

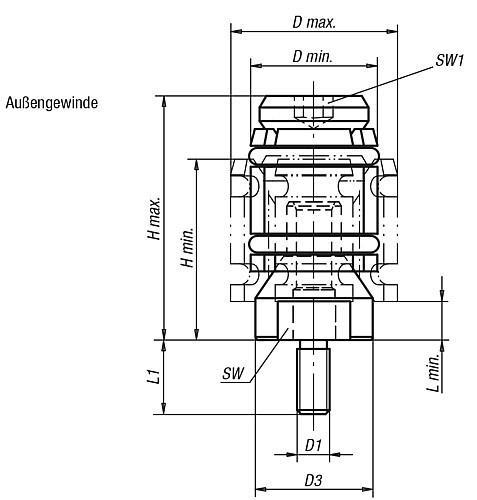

Eigenschaften
| Ausführung : | Außengewinde |
| D3 : | 23,5 |
| L1 : | 16 |
| D1 : | M8 |
| SW : | 19 |
| Gewicht ca. kg : | 0,400 |
| SW1 : | 5 |
| H min. : | 32 |
| H max. : | 44,5 |
| D min. : | 24 |
| D max. : | 30 |
| L min. : | 7 |
Artikelvarianten
| Variante | Ausführung | D3 | L1 | D1 | SW | Gewicht ca. kg | SW1 | H min. | H max. | D min. | D max. | L min. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Au�engewinde | 11,4 | 12 | M6 | 9 | 0,050 | 2,5 | 22 | 27,5 | 12 | 15 | 4,8 |
68,48 €
|
|
| Au�engewinde | 14 | 12 | M6 | 12 | 0,100 | 4 | 24,5 | 32 | 15 | 19 | 4,8 |
68,48 €
|
|
| Au�engewinde | 17,8 | 16 | M8 | 15 | 0,150 | 5 | 26 | 35 | 19 | 24 | 4,5 |
59,19 €
|
|
| Au�engewinde | 23,5 | 16 | M8 | 19 | 0,400 | 5 | 32 | 44,5 | 24 | 30 | 7 |
59,19 €
|
