NLM 03099 Sperrriegel
Artikelnummer: 10106926
Hersteller: Norelem
Herstellerartikelnummer: 03099-081016
Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Riegel 1.0503.
Raststift Stahl, Festigkeitsklasse 5.8.
Hülse 1.0403 schweißbar.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Bestellbeispiel:
nlm 03099-091220
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Eigenschaften

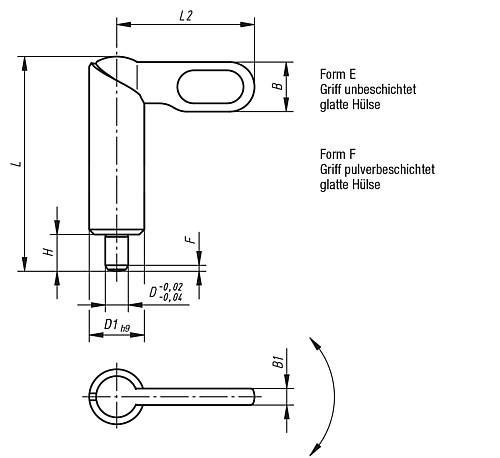

| Form : | E |
| B : | 14,4 |
| D : | 10 |
| H : | 10 |
| L : | 60,4 |
| D1 : | 16 |
| L2 : | 40 |
| B1 : | 4,8 |
| Federkraft Anfang F1 ca. N : | 15 |
| Federkraft Ende F2 ca. N : | 35 |
| F x 30° : | 2,8 |
Artikelvarianten
| Variante | Form | B | D | H | L | D1 | L2 | B1 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 9 | 4 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1 |
10,60 €
|
|
| E | 9 | 5 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1,3 |
10,60 €
|
|
| E | 9 | 6 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1,8 |
10,60 €
|
|
| E | 10,8 | 5 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 1,3 |
10,86 €
|
|
| E | 10,8 | 6 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 1,8 |
10,86 €
|
|
| E | 10,8 | 8 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 2,3 |
10,86 €
|
|
| E | 14,4 | 6 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 1,8 |
12,90 €
|
|
| E | 14,4 | 8 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 2,3 |
12,90 €
|
|
| E | 14,4 | 10 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 2,8 |
12,90 €
|
|
| E | 18 | 8 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 2,3 |
14,78 €
|
|
| E | 18 | 10 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 2,8 |
14,78 €
|
|
| E | 18 | 12 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 3 |
14,78 €
|
|
| F | 9 | 4 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1 |
11,14 €
|
|
| F | 9 | 5 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1,3 |
11,14 €
|
|
| F | 9 | 6 | 6 | 38 | 10 | 25 | 3 | 8 | 14 | 1,8 |
11,14 €
|
|
| F | 10,8 | 5 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 1,3 |
11,37 €
|
|
| F | 10,8 | 6 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 1,8 |
11,37 €
|
|
| F | 10,8 | 8 | 8 | 46,8 | 12 | 30 | 3,6 | 8 | 15 | 2,3 |
11,37 €
|
|
| F | 14,4 | 6 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 1,8 |
13,45 €
|
|
| F | 14,4 | 8 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 2,3 |
13,45 €
|
|
| F | 14,4 | 10 | 10 | 60,4 | 16 | 40 | 4,8 | 15 | 35 | 2,8 |
13,45 €
|
|
| F | 18 | 8 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 2,3 |
15,59 €
|
|
| F | 18 | 10 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 2,8 |
15,59 €
|
|
| F | 18 | 12 | 12 | 70 | 20 | 50 | 6 | 20 | 60 | 3 |
15,59 €
|
