NLM 03098 Arretierbolzen ohne Bund
Artikelnummer: 10106747
Hersteller: Norelem
Herstellerartikelnummer: 03098-4004
Artikel ist in 15 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Schlüsselring 1.4310, blank.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Bestellbeispiel:
nlm 03098-4206
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Der Schlüsselring ermöglicht eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.

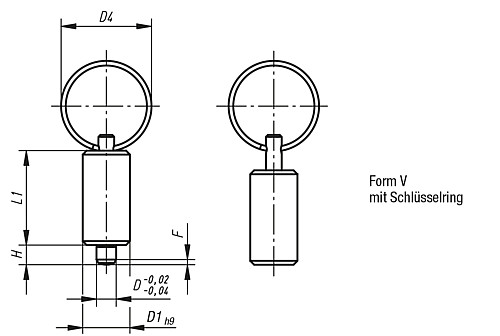

Eigenschaften
| Ausführung : | Stahl, Arretierstift gehärtet |
| Form : | V |
| D : | 4 |
| H : | 4 |
| L1 : | 21 |
| D1 : | 10 |
| D4 : | 15 |
| Federkraft Anfang F1 ca. N : | 6 |
| Federkraft Ende F2 ca. N : | 12 |
| F x 30° : | 1 |
Artikelvarianten
| Variante | Ausführung | Form | D | H | Preis |
|---|---|---|---|---|---|
| Stahl, Arretierstift gehärtet | V | 4 | 4 |
6,60 €
|
|
| Stahl, Arretierstift gehärtet | V | 5 | 5 |
6,29 €
|
|
| Stahl, Arretierstift gehärtet | V | 6 | 6 |
6,97 €
|
|
| Stahl, Arretierstift gehärtet | V | 8 | 8 |
9,01 €
|
|
| Stahl, Arretierstift gehärtet | V | 10 | 10 |
13,81 €
|
|
| Edelstahl, Arretierstift gehärtet | V | 4 | 4 |
11,20 €
|
|
| Edelstahl, Arretierstift gehärtet | V | 5 | 5 |
10,68 €
|
|
| Edelstahl, Arretierstift gehärtet | V | 6 | 6 |
12,17 €
|
|
| Edelstahl, Arretierstift gehärtet | V | 8 | 8 |
16,15 €
|
|
| Edelstahl, Arretierstift gehärtet | V | 10 | 10 |
25,56 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | V | 4 | 4 |
11,20 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | V | 5 | 5 |
10,68 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | V | 6 | 6 |
12,17 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | V | 8 | 8 |
16,15 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | V | 10 | 10 |
25,56 €
|
