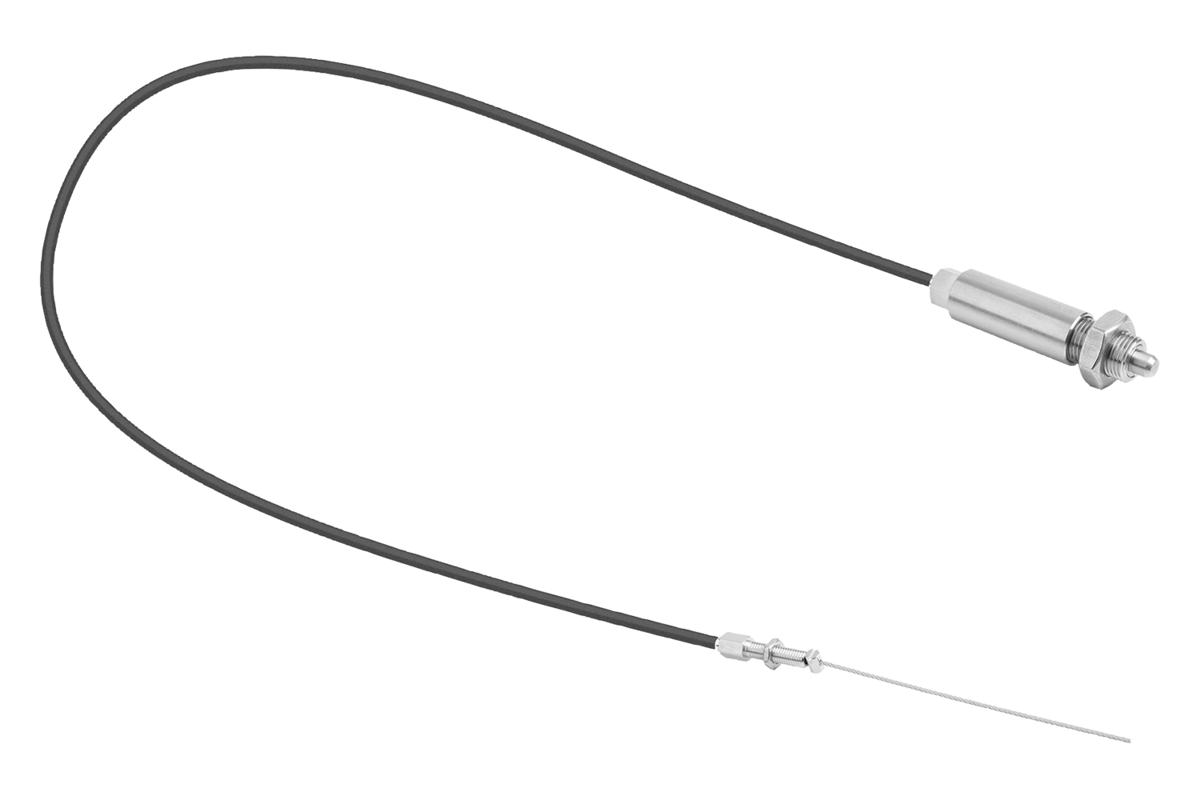

NLM 03096-10_AB Arretierbolzen Edelstahl mit Fernbedienung

Artikelnummer: 10325097
Hersteller: Norelem
Herstellerartikelnummer: 03096-10-02206X1000

Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Produktbeschreibung:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung
durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im
Maschinen-, Möbel- und Sonderfahrzeugbau.
Die Arretierbolzen mit Fernbetätigung finden Anwendung, wenn unzugängliche
Bauräume eine Bedienung erschweren oder aus Ergonomie- und
Sicherheitsaspekten eine distanzierte Betätigung gefordert ist.
Die Kopplung zwischen Arretierbolzen und Bedienerseite erfolgt über einen
Bowdenzug. Die Kombination aus Arretierbolzen und Betätigungselement bildet ein
Komplettsystem, welches für viele Anwendungsfälle eingesetzt werden kann.
Alternativ zum Betätigungselement dient der beiliegende Schraubnippel (Ø5 x 7 mm)
zur Einbindung eines individuellen Betätigungselements in das System.
Es stehen unterschiedliche Längenvarianten des Bowdenzugs zur Auswahl.
Um die Passgenauigkeit in der jeweiligen Anwendung zu gewährleisten kann der
Bowdenzug bei der Montage entsprechend gekürzt werden.
Ein Korrosionsschutz wird durch eine geeignete Werkstoffauswahl und
Beschichtungen erreicht. Das Drahtseil oder die Bowdenzughülle können bei Bedarf
einfach getauscht werden.

Werkstoff:
Arretierbolzen Edelstahl.
Drahtseil aus Edelstahl.
Zughülle aus Stahldraht mit Kunststoffummantelung innen und außen.
Endhülsen, Stellschrauben und Schraubnippel aus Messing.

Ausführung:
Arretierstift gehärtet, geschliffen und blank.
Bowdenzughülle schwarz.

Bestellhinweis:
Arretierbolzen mit Fernbetätigung und das Betätigungselement müssen separat bestellt werden.

Hinweis:
Beim Einbau von Bowdenzügen sind folgende Punkte zu beachten:
Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel,
Biegeradius und Last ändern. Daher muss die Länge des Gegenlagers (Zughülle)
nach Verlegen des Bowdenzugs mit Hilfe der beiliegenden Stellschraube
angepasst werden. Gleichzeitig wird mit der Stellschraube die Vorspannung des
Bowdenzugsystems eingestellt.

Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in
diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu
erhöhtem Verschleiß und zu erhöhter Reibung führen.
Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage
sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt.
Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu
stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt.

Auf Anfrage:
Sonderausführungen.

Lieferumfang:

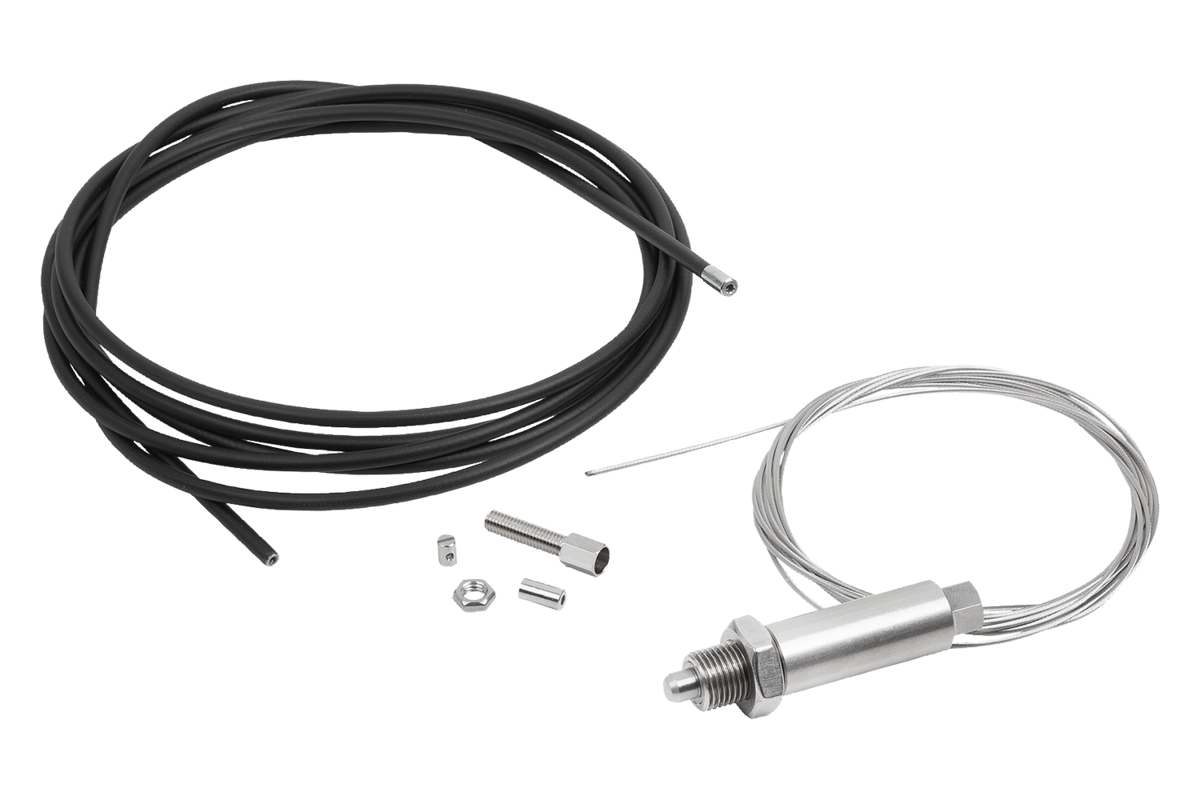

Arretierbolzen mit vormontiertem Seil, Zughülle, Endhülse, Stellschraube M6 x 34 mm und Schraubnippel Ø5 x 7 mm.

Zubehör:

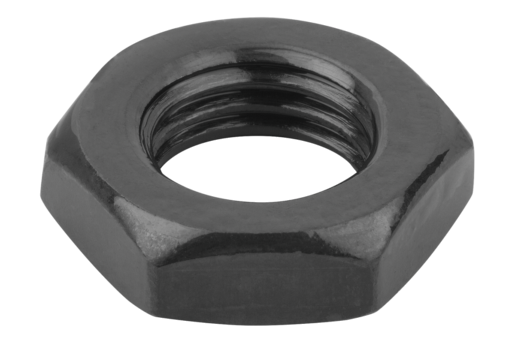

Sechskantmuttern 07212.

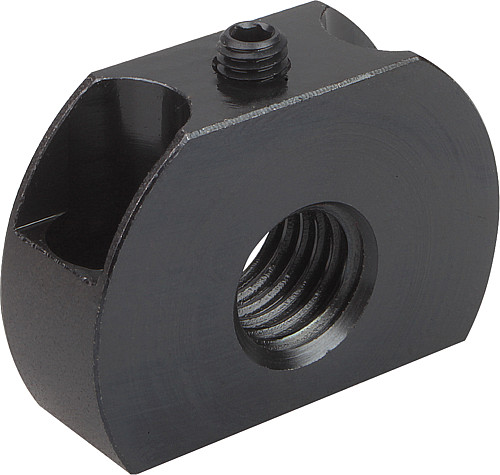

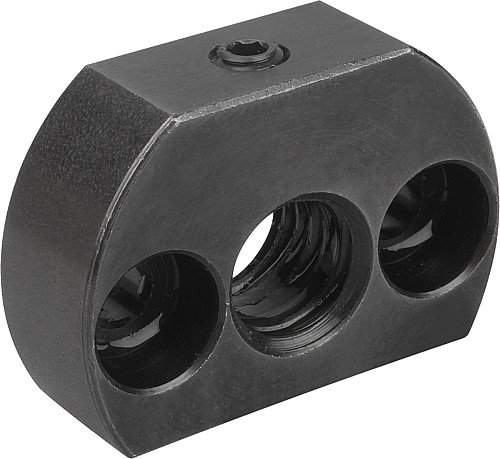

Haltestücke 03099.

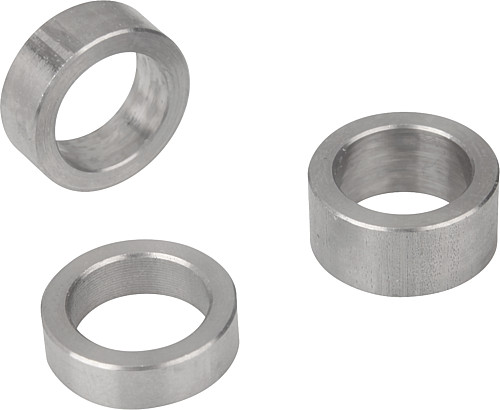

Distanzringe 03089.

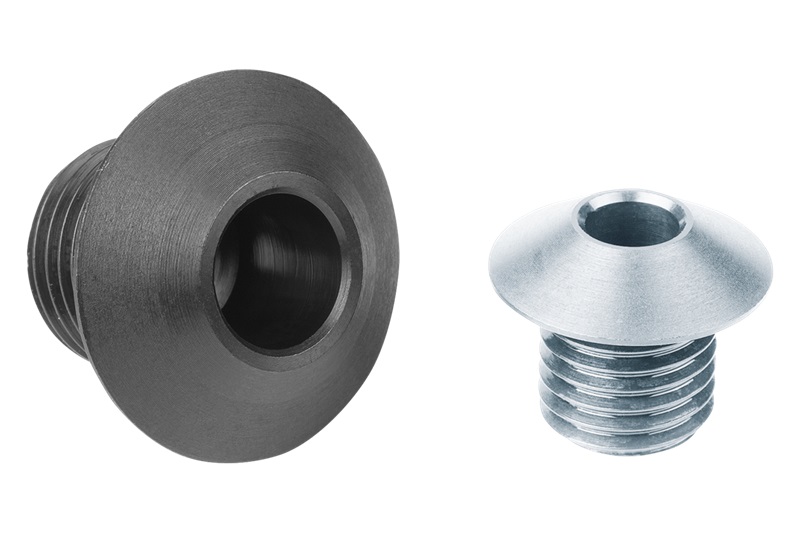

Positionierbuchsen 03099-50.
Betätigungselement 03096-10-12420.
Bowdenzüge 03096-14.
Drahtseile 03096-15.
Zughüllen 03096-20.
Endhülsen 03096-25.
Stellschrauben 03096-30.
Schraubnippel 03096-35.

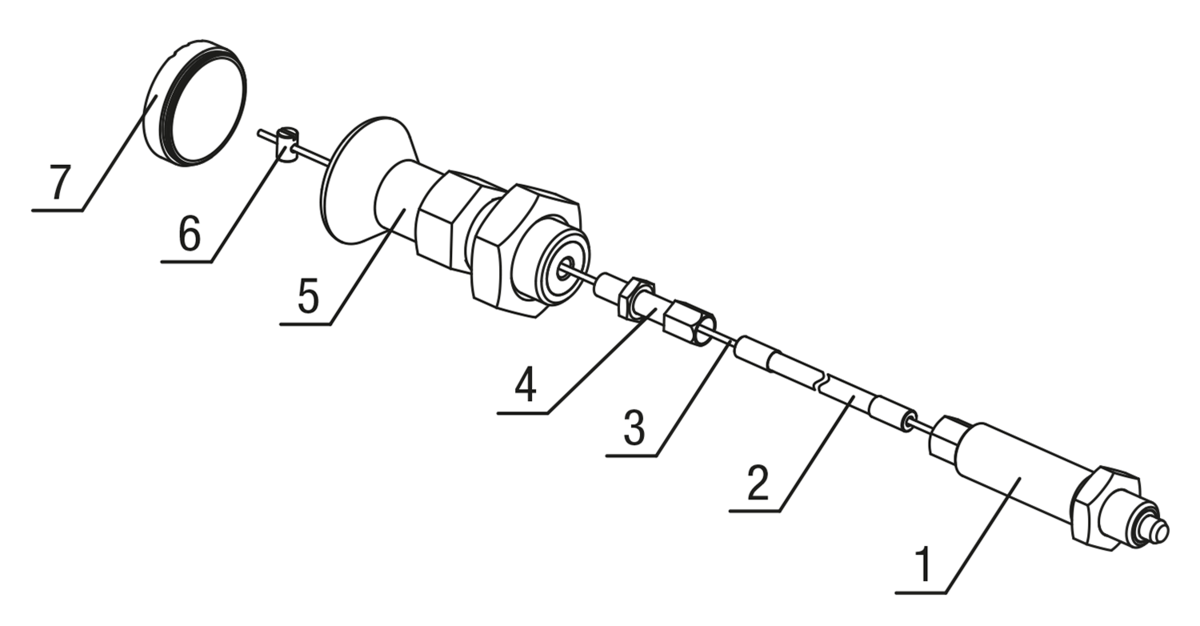

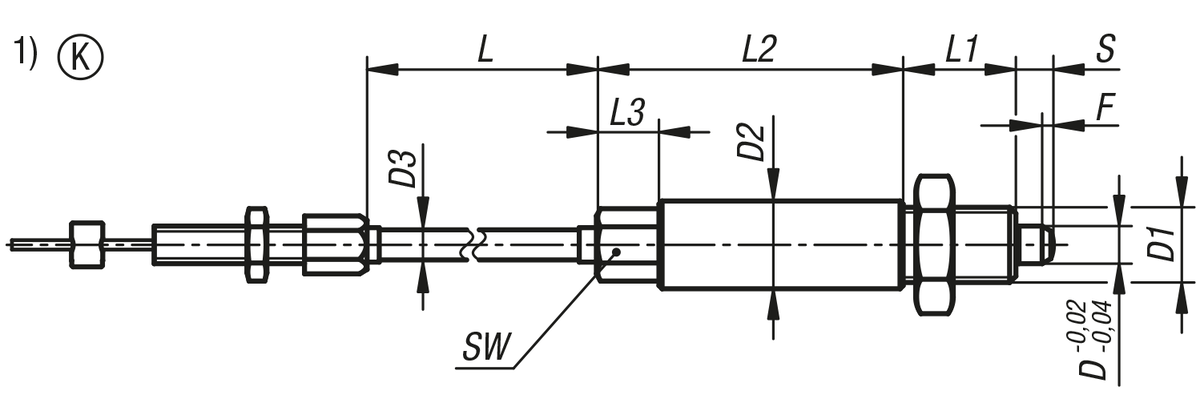

Zeichnungshinweis:
1) Arretierbolzen
2) Bowdenzughülle
3) Bowdenzugseil
4) Stellschraube
5) Betätigungselement
6) Schraubnippel
7) Deckel
