NLM 03089_A Arretierbolzen Edelstahl Form A

Artikelnummer: 10106264
Hersteller: Norelem
Herstellerartikelnummer: 03089-001903

Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

16,07 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff 1.4305, elektrolytisch poliert.

Ausführung:
blank, Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

Auf Anfrage:
Sonderausführungen.

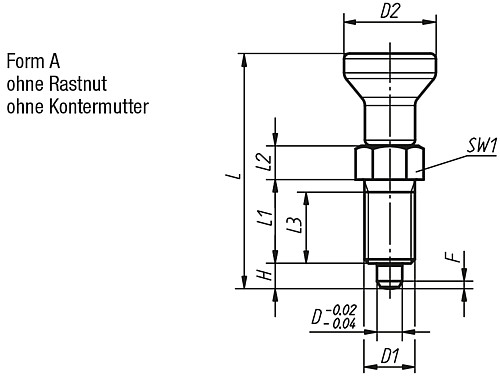

Eigenschaften

Ausführung : Arretierstift gehärtet
Form : A
D : 3
H : 3,5
L : 34,5
D2 : 14
L1 : 12
D1 : M6x0,75
L2 : 5
SW1 : 8
L3 : 10
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 L2 SW1 L3 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
Arretierstift gehärtet A 3 3,5 34,5 14 12 M6x0,75 5 8 10 4,5 10 0,8
16,07 €
Arretierstift gehärtet A 4 4 43 18 15 M8x1 6 10 13 6 12 1
15,31 €
Arretierstift gehärtet A 5 5 50 21 17 M10x1 7 13 15 5 12 1,3
13,09 €
Arretierstift gehärtet A 6 6 59 25 20 M12x1,5 8 14 17 6 14 1,8
15,46 €
Arretierstift gehärtet A 8 8 77 33 26 M16x1,5 10 19 23 15 35 2,3
21,65 €
Arretierstift gehärtet A 10 10 83 33 28 M20x1,5 12 22 25 15 34 2,8
25,69 €
Arretierstift gehärtet A 12 12 87 33 28 M20x1,5 14 22 25 15 39 2,8
42,83 €
Arretierstift gehärtet A 16 16 106 40 32 M24x2 18 27 28 20 46 3,2
48,67 €
Arretierstift nicht gehärtet A 3 3,5 34,5 14 12 M6x0,75 5 8 10 4,5 10 0,8
16,07 €
Arretierstift nicht gehärtet A 4 4 43 18 15 M8x1 6 10 13 6 12 1
15,31 €
Arretierstift nicht gehärtet A 5 5 50 21 17 M10x1 7 13 15 5 12 1,3
13,09 €
Arretierstift nicht gehärtet A 6 6 59 25 20 M12x1,5 8 14 17 6 14 1,8
15,46 €
Arretierstift nicht gehärtet A 8 8 77 33 26 M16x1,5 10 19 23 15 35 2,3
21,65 €
Arretierstift nicht gehärtet A 10 10 83 33 28 M20x1,5 12 22 25 15 34 2,8
25,69 €
Arretierstift nicht gehärtet A 12 12 87 33 28 M20x1,5 14 22 25 15 39 2,8
42,83 €
Arretierstift nicht gehärtet A 16 16 106 40 32 M24x2 18 27 28 20 46 3,2
48,67 €
