LE E521 Handkurbeln mit Umleggriff, Kunststoff
Artikelnummer: 10041719
Hersteller: LE70229-Leschhorn
Herstellerartikelnummer: 70229-E521065.TD0801
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), gelochte Blindbuchse aus verzinktem Stahl mit Toleranz H7
Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

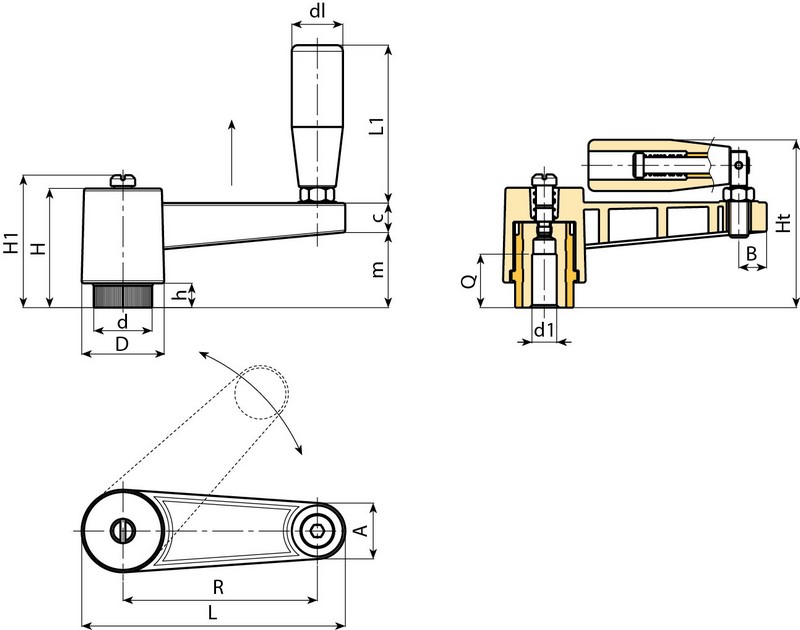

Eigenschaften
| .d1 : | D08 |
| A : | 17 |
| B : | 9 |
| .c : | 13 |
| .d (mm) : | 19 |
| .h : | 10 |
| Farbe : | schwarz |
| .m : | 29 |
| D : | 27 |
| H : | 46 |
| L : | 86 |
| Q : | 22 |
| R : | 65 |
| Ht : | 66,5 |
| H1 : | 0 |
| .dl : | 20 |
| L1 : | 54 |
| Gewicht [kg] : | 0,105 |
Artikelvarianten
| Variante | .d1 | A | B | .c | .d (mm) | .h | Farbe | .m | D | H | L | Q | R | Ht | H1 | .dl | L1 | Gewicht [kg] | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D08 | 17 | 9 | 13 | 19 | 10 | schwarz | 29 | 27 | 46 | 86 | 22 | 65 | 66,5 | 0 | 20 | 54 | 0,105 |
auf Anfrage
|
|
| D10 | 22 | 11,5 | 13 | 24,5 | 10,5 | schwarz | 32 | 34 | 50 | 108 | 24 | 80 | 75 | 53 | 25 | 75 | 0,190 |
auf Anfrage
|
|
| D12 | 22 | 11,5 | 13 | 24,5 | 10,5 | schwarz | 32 | 34 | 50 | 108 | 23 | 80 | 75 | 53 | 25 | 75 | 0,188 |
auf Anfrage
|
|
| D12 | 22 | 11,5 | 13 | 24,5 | 11 | schwarz | 32 | 34 | 50 | 138 | 28 | 110 | 75 | 54 | 25 | 75 | 0,220 |
auf Anfrage
|
|
| D14 | 22 | 11,5 | 13 | 24,5 | 11 | schwarz | 32 | 34 | 50 | 138 | 26 | 110 | 75 | 54 | 25 | 75 | 0,225 |
auf Anfrage
|
