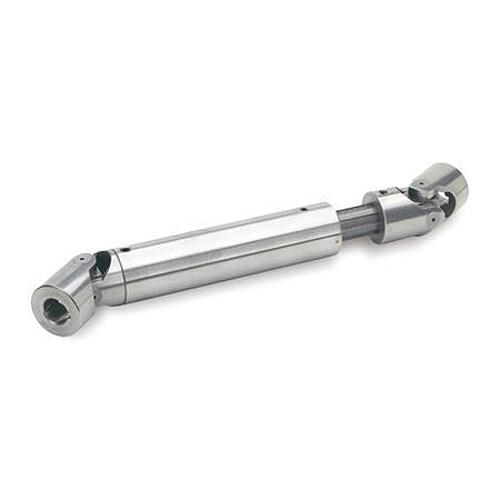

LE 09119 Kreuzgelenkwellen mit Längsausgleich, Gleitlager

Artikelnummer: 10224666
Hersteller: LE70009-Leschhorn
Herstellerartikelnummer: 09119-25-O12-260-90-A2

Artikel ist in 42 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Ausziehbare Kreuzgelenkwellen eignen sich besonders für die Übertragung von Kräften bei höheren Drehzahlen. Die Drehzalgrenze ist abhängig vom Arbeitswinkel. Der größte Arbeitswinkel beträgt für alle Gelenkarten 45° (Doppelgelenke 90°). Bei Winkeln über 20° (bzw. 40°) sollten jedoch nur sehr niedrige Drehzahlen verwendet werden. Wellengelenke in Normalausführung können bis 2.000 U/min, Gelenke mit Nadellagern bis 4.000 U/min verwendet werden. Kreuzgelenkwellen mit Gleitlager LE 09119 überbrücken nicht nur den Versatz zweier Wellen, sondern sie ermöglichen auch einen Längsausgleich. Die Kraftübertragung erfolgt über zwei Wellengelenke DIN 808 (Form G), eine Keilwelle und eine Schiebehülse. Bei Gelenkwellen muss unbedingt beachtet werden, dass Keilwelle und Schiebehülse richtig zusammengesteckt sind: Bohrungskennzeichen (BKZ) Form K: Bohrung mit Nut DIN 6885-1 Form 0: Bohrung ohne Nut Form V: mit Vierkant Hinweis: andere Werkstoffe auf Anfrage andere Längen auf Anfrage mit anderen oder unterschiedlichen Anschluss-Bohrungen

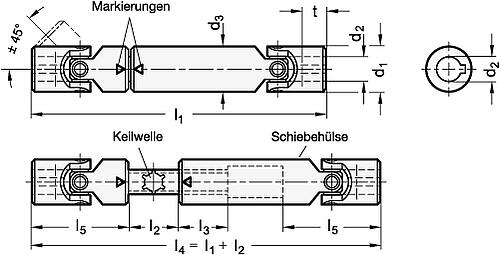

Bei Gelenkwellen muss unbedingt beachtet werden, dass Keilwelle und Schiebehülse richtig zusammengesteckt sind:

Bohrungskennzeichen (BKZ)
Form K: Bohrung mit Nut DIN 6885-1
Form 0: Bohrung ohne Nut
Form V: mit Vierkant

Hinweis:
andere Werkstoffe auf Anfrage
andere Längen auf Anfrage
mit anderen oder unterschiedlichen Anschluss-Bohrungen
