LE 09106 Zahnriemenscheiben Profil HTD 8M

Artikelnummer: 10322348
Hersteller: LE70183-Leschhorn
Herstellerartikelnummer: 09106-A-28-18

Artikel ist in 75 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

10,63 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Standard HTD-Profil mit metrischer Teilung (halbrunder Verzahnung). Mindestens eine Zahnriemenscheibe muss Bordscheiben aufweisen. Die Zahnriemenscheiben besitzen eine Zentrierbohrung. Diese Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Aus diesem Grund ist das in der Tabelle angegebene Maß D2 max. der maximale Wert der Bohrung mit dem die Zahnriemenscheiben geliefert werden. Die Zahnriemenscheiben können stirnseitig mit Vertiefungen versehen sein. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern. Werkstoff: Aluminium, Ausführung: blank. Bordscheiben Stahl verzinkt.

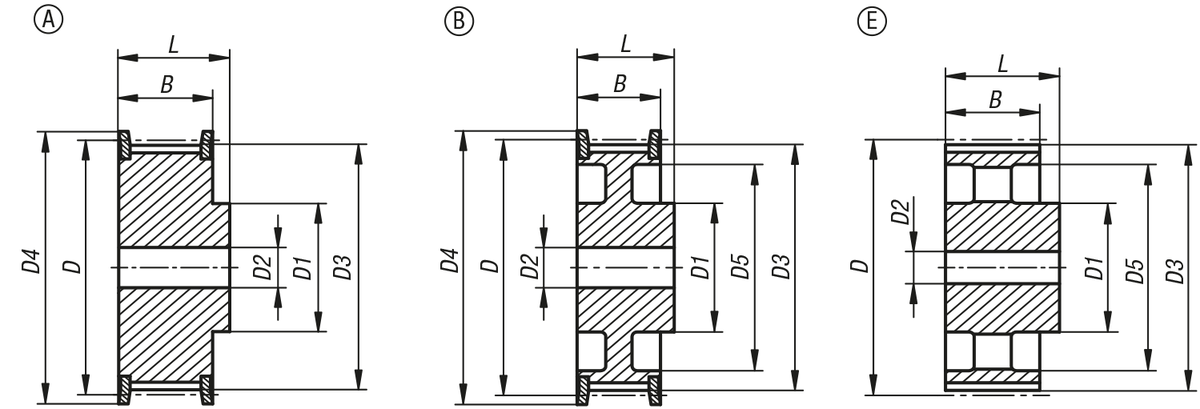

Eigenschaften

Ausführung : Riemenbreite 28mm
Form : A
B : 28
D : 45,84
L : 38
D3 : 44,46
D2 : 12
D5 : -
Zähnezahl : 18
Material Grundkörper : Stahl
D1max. : 32
D4max. : 51


Artikelvarianten

Variante Ausführung Form B D L D3 D2 D5 Zähnezahl Material Grundkörper D1max. D4max. Preis
Riemenbreite 28mm E 28 285,21 38 283,83 20 260 112 Grauguss 90 -
63,75 €
Riemenbreite 28mm E 28 366,69 38 365,32 20 342 144 Grauguss 90 -
103,17 €
Riemenbreite 28mm E 28 427,8 38 426,42 20 403 168 Grauguss 100 -
108,58 €
Riemenbreite 28mm E 28 488,92 38 487,54 20 465 192 Grauguss 100 -
139,47 €
Riemenbreite 38mm A 38 45,88 48 44,46 12 - 18 Stahl 32 51
12,90 €
Riemenbreite 38mm A 38 50,93 48 49,56 12 - 20 Stahl 36 57
14,20 €
Riemenbreite 38mm A 38 56,02 48 54,65 12 - 22 Stahl 43 62
15,19 €
Riemenbreite 38mm A 38 61,12 48 59,74 12 - 24 Stahl 49 67
15,87 €
Riemenbreite 38mm A 38 66,21 48 64,84 14 - 26 Stahl 50 73
17,32 €
Riemenbreite 28mm A 28 45,84 38 44,46 12 - 18 Stahl 32 51
10,63 €
Riemenbreite 28mm A 28 50,93 38 49,56 12 - 20 Stahl 36 57
11,68 €
Riemenbreite 28mm 49,56 28 50,93 38 49,56 12 - 20 Stahl 36 57
12,16 €
Riemenbreite 28mm A 28 61,12 38 59,74 12 - 24 Stahl 49 67
13,67 €
Riemenbreite 28mm A 28 66,21 38 64,84 12 - 26 Stahl 50 73
14,90 €
Riemenbreite 28mm A 28 71,3 38 69,93 14 - 28 Stahl 55 77
16,35 €
Riemenbreite 28mm A 28 76,39 38 75,02 14 - 30 Stahl 60 84
17,76 €
Riemenbreite 28mm A 28 81,49 38 80,12 14 - 32 Stahl 64 88
18,50 €
Riemenbreite 28mm A 28 86,58 38 85,21 14 - 34 Stahl 70 94
19,43 €
Riemenbreite 28mm A 28 91,67 38 90,3 14 - 36 Stahl 75 98
20,80 €
Riemenbreite 28mm A 28 96,77 38 95,39 14 - 38 Stahl 80 104
22,01 €
Riemenbreite 28mm A 28 101,86 38 100,49 14 - 40 Stahl 85 108
23,53 €
Riemenbreite 28mm A 28 112,05 38 110,67 14 - 44 Grauguss 96 121
28,07 €
Riemenbreite 28mm A 28 122,23 38 120,86 14 - 48 Grauguss 104 129
30,12 €
Riemenbreite 28mm B 28 142,6 38 141,23 14 117 56 Grauguss 80 150
38,29 €
Riemenbreite 28mm B 28 152,79 38 151,42 14 127 60 Grauguss 80 158
44,56 €
Riemenbreite 28mm B 28 162,97 38 161,6 14 137 64 Grauguss 80 168
44,56 €
Riemenbreite 28mm B 28 183,35 38 181,97 18 158 72 Grauguss 80 192
50,55 €
Riemenbreite 28mm E 28 203,72 38 202,35 14 179 80 Grauguss 90 -
52,00 €
Riemenbreite 28mm E 28 213,9 38 212,53 14 190 84 Grauguss 90 -
58,69 €
Riemenbreite 28mm E 28 229,18 38 227,81 14 204 90 Grauguss 90 -
58,69 €
Riemenbreite 38mm A 38 71,3 48 69,93 14 - 28 Stahl 55 77
18,06 €
Riemenbreite 38mm A 38 76,39 48 75,02 14 - 30 Stahl 60 84
20,05 €
Riemenbreite 38mm A 38 81,49 48 80,12 14 - 32 Stahl 64 88
22,14 €
Riemenbreite 38mm A 38 86,58 48 85,21 14 - 34 Stahl 70 94
22,75 €
Riemenbreite 38mm A 38 91,67 48 90,3 14 - 36 Stahl 75 98
24,03 €
Riemenbreite 38mm A 38 96,77 48 95,39 14 - 38 Stahl 80 104
25,69 €
Riemenbreite 38mm A 38 101,86 48 100,49 14 - 40 Grauguss 85 108
27,28 €
Riemenbreite 38mm A 38 112,05 48 110,67 14 - 44 Grauguss 96 121
28,79 €
Riemenbreite 38mm B 38 122,23 48 120,86 14 - 48 Grauguss 104 129
35,51 €
Riemenbreite 38mm B 38 142,6 48 141,23 14 - 56 Grauguss 90 150
44,34 €
Riemenbreite 38mm B 38 152,79 48 151,42 14 127 60 Grauguss 90 158
53,53 €
Riemenbreite 38mm B 38 162,97 48 161,6 14 - 64 Grauguss 90 168
53,53 €
Riemenbreite 38mm E 38 183,35 48 181,97 14 158 72 Grauguss 95 192
58,76 €
Riemenbreite 38mm E 38 203,72 48 202,35 14 179 80 Grauguss 100 -
63,77 €
Riemenbreite 38mm E 38 213,9 48 212,53 14 190 84 Grauguss 100 -
74,83 €
Riemenbreite 38mm E 38 229,18 48 227,81 20 204 90 Grauguss 100 -
74,83 €
Riemenbreite 38mm 48 38 285,21 48 283,83 20 260 112 Grauguss 100 -
72,96 €
Riemenbreite 38mm E 38 366,69 48 365,32 20 342 144 Grauguss 100 -
116,03 €
Riemenbreite 38mm E 38 427,8 48 426,42 20 403 168 Grauguss 100 -
122,49 €
Riemenbreite 60mm E 38 488,92 48 487,54 20 465 192 Grauguss 100 -
149,58 €
Riemenbreite 60mm A 60 45,48 70 44,46 12 - 18 Stahl 32 51
14,82 €
Riemenbreite 60mm A 60 50,93 70 49,56 12 - 20 Stahl 36 57
15,26 €
Riemenbreite 60mm A 60 56,02 70 54,65 12 - 22 Stahl 43 62
15,44 €
Riemenbreite 60mm A 60 61,12 70 59,74 12 - 24 Stahl 49 67
16,31 €
Riemenbreite 60mm A 60 66,21 70 64,84 14 - 26 Stahl 50 73
18,10 €
Riemenbreite 60mm A 60 71,3 70 69,93 14 - 28 Stahl 55 77
20,55 €
Riemenbreite 60mm A 60 76,39 70 75,02 14 - 30 Stahl 60 84
20,89 €
Riemenbreite 60mm A 60 81,49 70 80,12 14 - 32 Stahl 64 88
23,10 €
Riemenbreite 60mm A 60 86,58 70 85,21 14 - 34 Stahl 70 94
24,60 €
Riemenbreite 60mm A 60 91,67 70 90,3 14 - 36 Stahl 75 98
25,85 €
Riemenbreite 60mm A 60 96,77 70 95,39 14 - 38 Stahl 80 104
28,21 €
Riemenbreite 60mm A 60 101,86 70 100,49 14 - 40 Stahl 85 108
30,40 €
Riemenbreite 60mm A 60 112,05 70 110,67 14 - 44 Stahl 96 121
34,57 €
Riemenbreite 60mm A 60 122,23 70 120,86 14 - 48 Grauguss 104 129
44,52 €
Riemenbreite 60mm H 60 142,6 60 141,23 18 117 56 Grauguss 90 150
46,05 €
Riemenbreite 60mm H 60 152,79 60 151,42 18 127 60 Grauguss 100 158
57,45 €
Riemenbreite 60mm H 60 192,67 60 161,6 18 138 64 Grauguss 100 168
66,62 €
Riemenbreite 60mm H 60 183,35 60 191,97 18 158 72 Grauguss 100 192
91,37 €
Riemenbreite 60mm I 60 203,72 60 202,35 18 179 80 Grauguss 110 -
68,59 €
Riemenbreite 60mm J 60 213,9 60 212,53 18 190 84 Grauguss 110 -
78,21 €
Riemenbreite 60mm J 60 229,18 60 227,81 18 204 90 Grauguss 110 -
101,58 €
Riemenbreite 60mm J 60 285,21 60 283,83 20 260 112 Grauguss 110 -
126,87 €
Riemenbreite 60mm J 60 366,69 60 365,32 20 342 144 Grauguss 110 -
134,19 €
Riemenbreite 60mm J 60 427,8 60 426,42 20 403 168 Grauguss 120 -
163,00 €
Riemenbreite 60mm J 60 488,92 60 487,54 20 465 192 Grauguss 130 -
205,01 €
