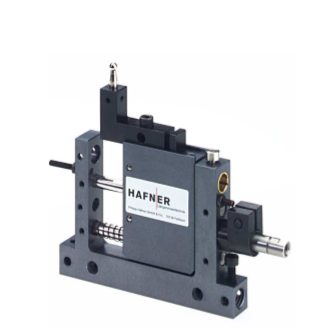

LE70022 Messschlitten Baureihe 1528, Hub 20 mm

Artikelnummer: 10242085
Hersteller: LE70022-Leschhorn
Herstellerartikelnummer: 70022-AF20-P

Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Verschiedene Varianten ermöglichen alternativ Außen- oder Innenmessungen, Antastungen mit Federkraft oder Pneumatik. Die Standardfederkraft beträgt 1 N. Durch Einbau diverser Federn kann diese entsprechend erhöht oder reduziert werden. Bitte geben Sie die gewünschte Federkraft in Ihrer Bestellung an. Bei Messung mit Zylinderkraft beträgt die Messkraft 7 N bei 4 bar. Gesamthub 20 mm (Messbereich abhängig vom Messwertaufnehmer!). Anschlussnippel und Pneumatikschlauch sind im Lieferumfang enthalten.
Produktmerkmale
• Große Messarmausladungen durch stabile Kugelführung möglich
• Großer Abhub des Messarms (bis 20 mm) ohne Überdrücken des Induktivtasters
• Einbaulage ist beliebig. Einstellbare Anschläge begrenzen den Hub
• Messkraft wahlweise mit Zylinderkraft (4 bar = 7 N) oder Federkraft (Standard 1 N)
• Spannschaftdurchmesser für den Messwertaufnehmer ist Ø 8H7
• Schutz der induktiven Messtaster

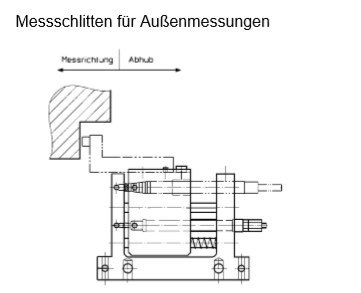

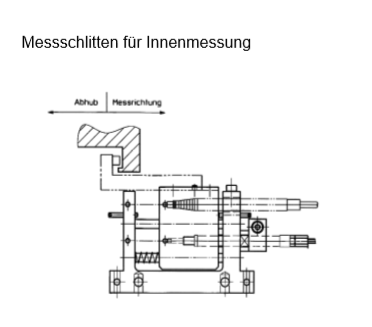

• Der Messwertaufnehmer (Taster oder Messuhr) liegt entweder an dem Querstift im Steg des U-förmigen Außenteiles (bei Außenmessungen) oder an dem Querstift im beweglichen Mittelteil des Messschlittens (bei Innenmessungen) an.
