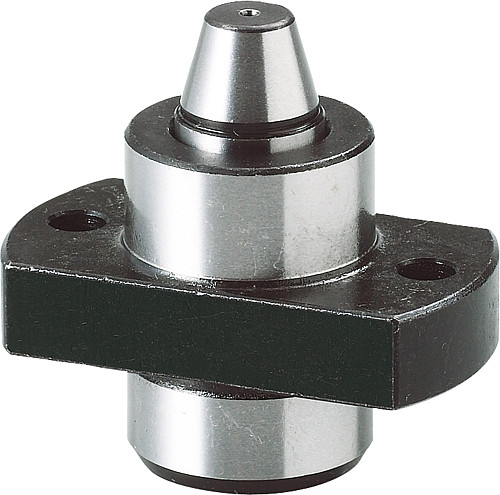

K0917 Positioniereinheiten federnd mit Konus

Artikelnummer: 10153851
Hersteller: Kipp
Herstellerartikelnummer: K0917.20090

Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 115,87 €
10 110,08 €
25 104,28 €
50 98,49 €
115,87 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Körper Vergütungsstahl, gehärtet und brüniert.
Positionierstift Werkzeugstahl, gehärtet.

Bestellbeispiel:
K0917.15060

Hinweis:
* Innerhalb dieser Durchmesserangaben kann positioniert werden.

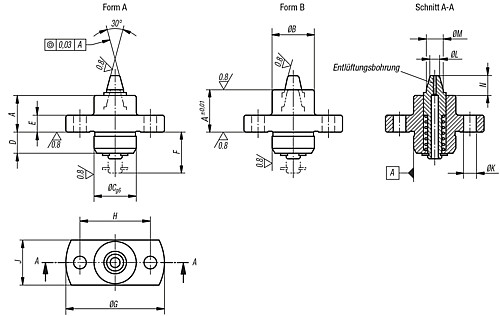

Eigenschaften

Form : A
A : 18
B : 20
D : 10
H : 30
L : 5,5
R : 20
M : 9
C : 20
F : 20
E : 8
T : 21
S : M4
G : 40
Gewicht ca. kg : 0,095
K : 4,5

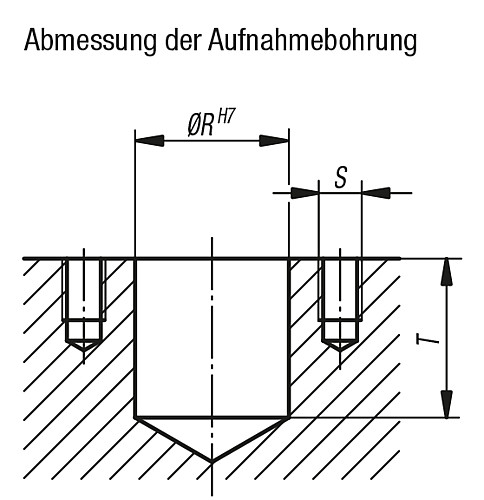

Aufnahmebohrung : ø5,8 - ø8,2*
J : 22
N : 9,3
Federkraft Konus N : 5,5 - 20,5


Artikelvarianten

Variante Form A B D H L R M C F E T S G Gewicht ca. kg K Aufnahmebohrung J N Federkraft Konus N Preis
A 13 15 7,5 25 3,5 15 6 15 15 6 16 M4 35 0,045 4,5 ø3,8 - ø5,2* 16 7,4 6,4 - 19,3
ab 93,06 €
A 13 15 7,5 25 4,5 15 7 15 15 6 16 M4 35 0,045 4,5 ø4,8 - ø6,2* 16 7,4 6,4 - 19,3
ab 93,06 €
A 18 20 10 30 5,5 20 9 20 20 8 21 M4 40 0,095 4,5 ø5,8 - ø8,2* 22 9,3 5,5 - 20,5
ab 98,49 €
A 18 20 10 30 7,5 20 11 20 20 8 21 M4 40 0,095 4,5 ø7,8 - ø10,2* 22 9,3 5,5 - 20,5
ab 98,49 €
B 15 15 7,5 25 3,5 15 6 15 15 6 16 M4 35 0,050 4,5 ø3,8 - ø5,2* 16 5,4 6,4 - 19,3
ab 96,23 €
B 15 15 7,5 25 4,5 15 7 15 15 6 16 M4 35 0,050 4,5 ø4,8 - ø6,2* 16 5,4 6,4 - 19,3
ab 96,23 €
B 20 20 10 30 5,5 20 9 20 20 8 21 M4 40 0,100 4,5 ø5,8 - ø8,2* 22 7,3 5,5 - 20,5
ab 103,93 €
B 20 20 10 30 7,5 20 11 20 20 8 21 M4 40 0,100 4,5 ø7,8 - ø10,2* 22 7,3 5,5 - 20,5
ab 103,93 €
