K0807 Aufspannwinkel
Artikelnummer: 10138795
Hersteller: Kipp
Herstellerartikelnummer: K0807.121030
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

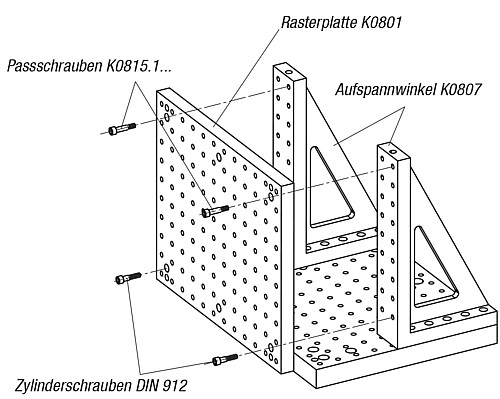

Aufspannwinkel sind vielseitige Elemente, um Werkstücke zur Bearbeitung vertikal zu positionieren. Aufspannwinkel LE70003 K0807 können auch als Stützkörper für Rasterplatten K0801 verwendet werden. Zum Positionieren und Befestigen der Aufspannwinkel K0807 auf den Rasterplatten K0800 werden Passschrauben K0815 verwendet. Rasterabstand 50 ±0,01 mm.
Werkstoff: Meehanite-Guss GJL 300.
Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet.
Bestellbeispiel:
LE70003 K0807.121030

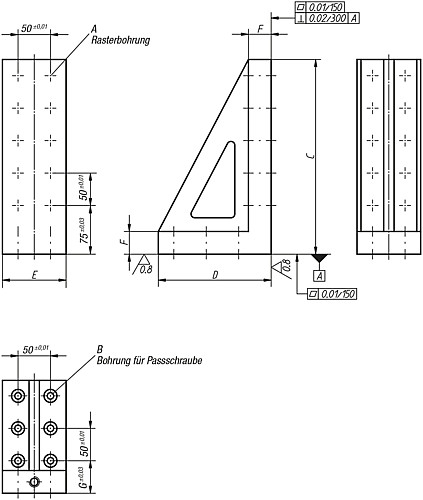

Eigenschaften
| D : | 174 |
| C : | 300 |
| F : | 35 |
| E : | 98 |
| G : | 50 |
| Gewicht ca. kg : | 12 |
| A Passbohrung : | 12 F7 |
| A Gewinde : | M12 |
| B Ø für Passschraube : | 12 F7 |
| Anzahl der Rasterbohrungen : | 10 |
| Anzahl der Montagebohrungen : | 6 |
Artikelvarianten
| Variante | C | A Gewinde | Anzahl der Rasterbohrungen | Anzahl der Montagebohrungen | Preis |
|---|---|---|---|---|---|
| 300 | M12 | 10 | 6 |
auf Anfrage
|
|
| 400 | M12 | 14 | 8 |
auf Anfrage
|
|
| 500 | M12 | 18 | 10 |
auf Anfrage
|
|
| 300 | M16 | 10 | 6 |
auf Anfrage
|
|
| 400 | M16 | 14 | 8 |
auf Anfrage
|
|
| 500 | M16 | 18 | 10 |
auf Anfrage
|
