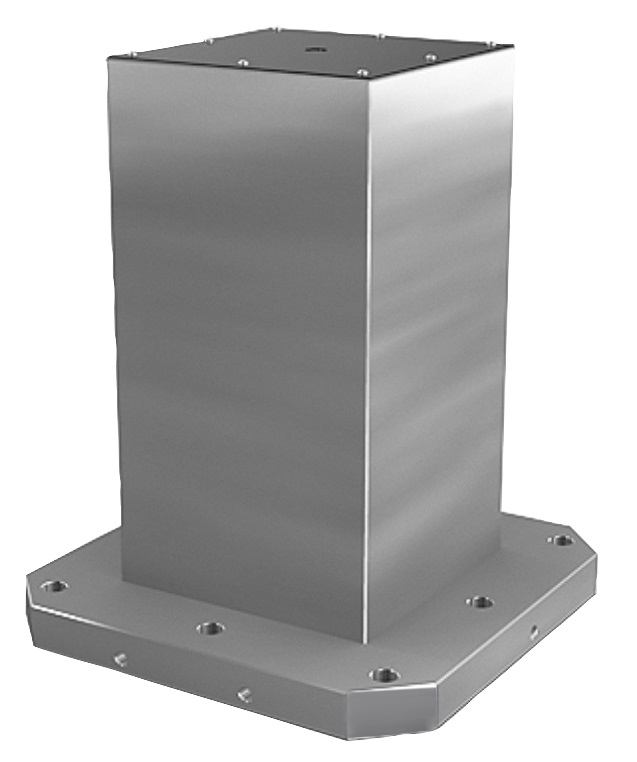

K0805 Aufspannwürfel Grauguss mit vorbearbeiteten Aufspannflächen

Artikelnummer: 10324730
Hersteller: Kipp
Herstellerartikelnummer: K0805.100040050

Artikel ist in 11 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff: GJL 300.
Ausführung:
Auflage- und Aufspannflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit 0,5mm Aufmaß vorbearbeitet.

Hinweis:
Aufspannwürfel mit vorgearbeiteten Aufspannflächen bieten eine schnelle und
wirtschaftliche Möglichkeit, Grundkörper mit spezifischen Raster- oder individuellen
Bohrungen herzustellen. Der Fuß ist fertig bearbeitet für die Montage auf den
Maschinentisch. Die vier Aufspannflächen können kundenseitig auf Fertigmaß
bearbeitet werden. Die Aufspannwürfel sind abgestimmt auf Maschinentischen für
Werkzeugmaschinen nach DIN55201 und JIS6337-1980.
Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201
müssen separat bestellt werden.
Lieferung inklusive Ringschrauben für den Transport.
Weitere Abmessungen auf Anfrage.

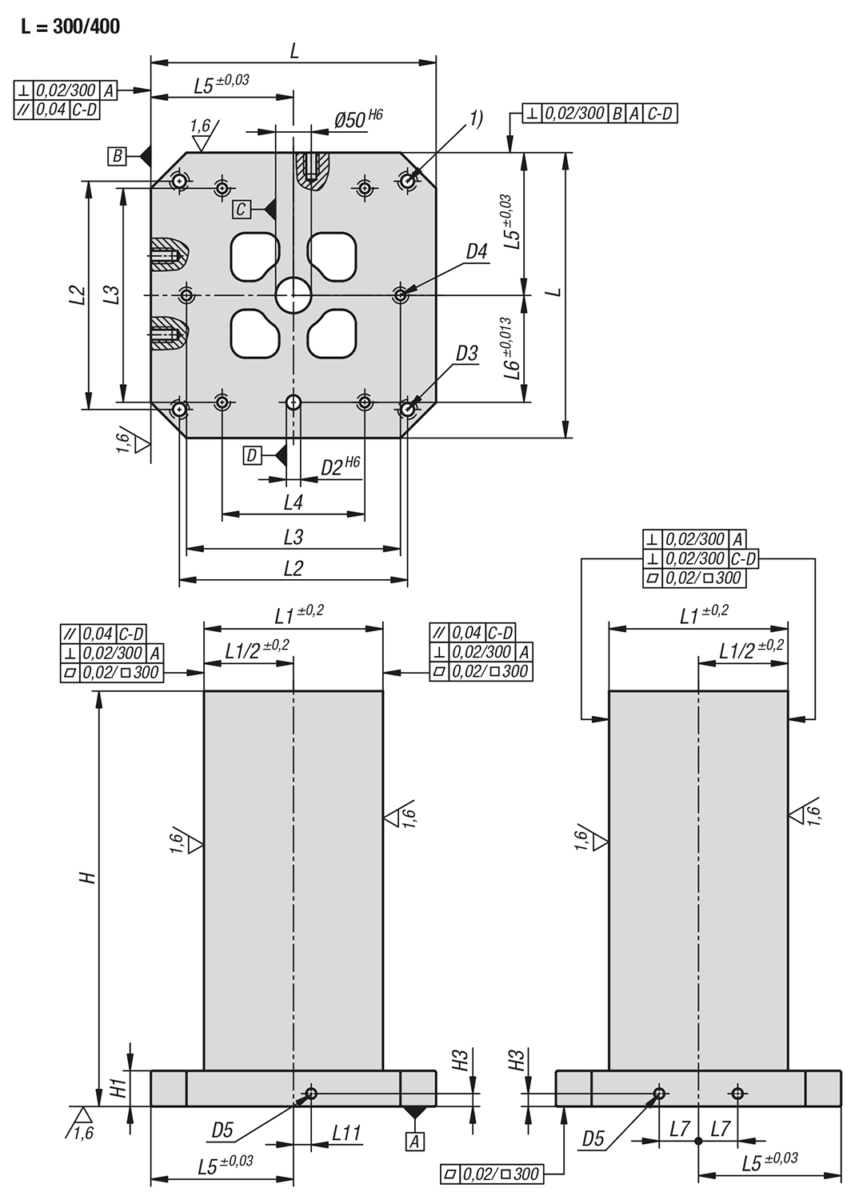

Zeichnungshinweis:
1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
