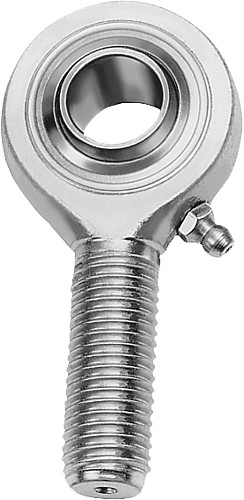

K0716 Gelenkköpfe mit Kugellagerung Außengewinde
Artikelnummer: 10078512
Hersteller: Kipp
Herstellerartikelnummer: K0716.20
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 85,55 € |
| 100 | 82,98 € |
| 250 | 81,27 € |
| 500 | 78,71 € |
| 1000 | 77,00 € |
85,55 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung:
verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
K0716.12
Hinweis:
Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Eigenschaften

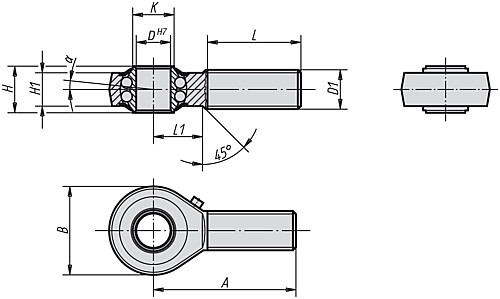

| Ausführung : | Rechtsgewinde |
| A : | 78 |
| B : | 50 |
| D : | 20 |
| H : | 25 |
| L : | 47 |
| H1 : | 18 |
| L1 : | 28 |
| D1 : | M20x1,5 |
| Gewicht ca. kg : | 0,338 |
| K : | 24,5 |
| Tragzahlen dynamisch N : | 7900 |
| Tragzahlen statisch N : | 3450 |
| Drehzahlen Grenze max. 1/min : | 825 |
Artikelvarianten
| Variante | Ausführung | A | B | D | H | L | H1 | L1 | D1 | Gewicht ca. kg | K | Tragzahlen dynamisch N | Tragzahlen statisch N | Drehzahlen Grenze max. 1/min | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rechtsgewinde | 36 | 20 | 6 | 9 | 22 | 6,75 | 12 | M6 | 0,019 | 9 | 2750 | 650 | 1350 |
ab 31,26 €
|
|
| Rechtsgewinde | 42 | 24 | 8 | 12 | 25 | 9 | 15 | M8 | 0,036 | 10,5 | 4000 | 1000 | 1300 |
ab 34,97 €
|
|
| Rechtsgewinde | 48 | 28 | 10 | 14 | 29 | 10,5 | 15 | M10 | 0,060 | 12 | 4450 | 1450 | 1225 |
ab 40,14 €
|
|
| Rechtsgewinde | 54 | 32 | 12 | 16 | 33 | 12 | 19 | M12 | 0,087 | 14,5 | 4950 | 1800 | 1125 |
ab 46,94 €
|
|
| Rechtsgewinde | 66 | 42 | 16 | 21 | 40 | 15 | 22 | M16 | 0,190 | 19 | 6250 | 2350 | 975 |
ab 60,61 €
|
|
| Rechtsgewinde | 78 | 50 | 20 | 25 | 47 | 18 | 28 | M20x1,5 | 0,338 | 24,5 | 7900 | 3450 | 825 |
ab 77,00 €
|
|
| Rechtsgewinde | 84 | 54 | 22 | 28 | 51 | 20 | 26 | M22x1,5 | 0,450 | 26 | 9300 | 3980 | 725 |
ab 86,42 €
|
|
| Linksgewinde | 36 | 20 | 6 | 9 | 22 | 6,75 | 12 | M6 | 0,019 | 9 | 2750 | 650 | 1350 |
ab 31,26 €
|
|
| Linksgewinde | 42 | 24 | 8 | 12 | 25 | 9 | 15 | M8 | 0,036 | 10,5 | 4000 | 1000 | 1300 |
ab 34,97 €
|
|
| Linksgewinde | 48 | 28 | 10 | 14 | 29 | 10,5 | 15 | M10 | 0,060 | 12 | 4450 | 1450 | 1225 |
ab 40,14 €
|
|
| Linksgewinde | 54 | 32 | 12 | 16 | 33 | 12 | 19 | M12 | 0,087 | 14,5 | 4950 | 1800 | 1125 |
ab 46,94 €
|
|
| Linksgewinde | 66 | 42 | 16 | 21 | 40 | 15 | 22 | M16 | 0,190 | 19 | 6250 | 2350 | 975 |
ab 60,61 €
|
|
| Linksgewinde | 78 | 50 | 20 | 25 | 47 | 18 | 28 | M20x1,5 | 0,338 | 24,5 | 7900 | 3450 | 825 |
ab 77,00 €
|
|
| Linksgewinde | 84 | 54 | 22 | 28 | 51 | 20 | 26 | M22x1,5 | 0,450 | 26 | 9300 | 3980 | 725 |
ab 86,42 €
|
