K0659_PBON Handkurbeln mit Zylindergriff drehbar, Passbohrung ohne Nut
Artikelnummer: 10083722
Hersteller: Kipp
Herstellerartikelnummer: K0659.3108
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 10,97 € |
| 50 | 10,64 € |
| 100 | 10,42 € |
| 250 | 9,87 € |
| 500 | 9,32 € |
| 1000 | 8,78 € |
10,97 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.

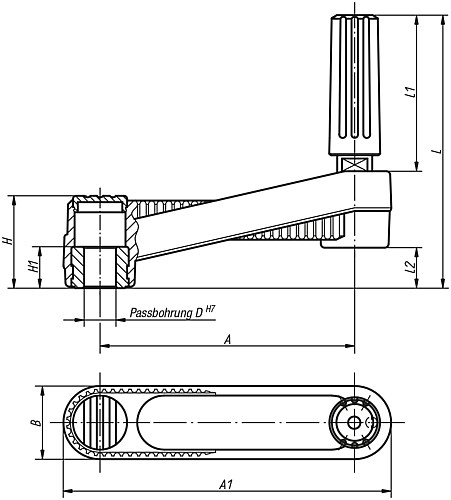

Eigenschaften
| Ausführung : | Passbohrung ohne Nut |
| A : | 80 |
| B : | 24 |
| D : | 8 |
| H : | 29 |
| L : | 85,5 |
| H1 : | 13 |
| L1 : | 49 |
| Gewicht ca. kg : | 0,110 |
| L2 : | 13 |
| Profil-Größe : | 1 |
| A1 : | 104 |
Artikelvarianten
| Variante | Ausführung | A | B | D | H | L | H1 | L1 | Gewicht ca. kg | L2 | Profil-Größe | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passbohrung ohne Nut | 80 | 24 | 8 | 29 | 85,5 | 13 | 49 | 0,110 | 13 | 1 | 104 |
ab 8,78 €
|
|
| Passbohrung ohne Nut | 80 | 24 | 10 | 29 | 85,5 | 13 | 49 | 0,110 | 13 | 1 | 104 |
ab 8,78 €
|
|
| Passbohrung ohne Nut | 100 | 29 | 10 | 36 | 105 | 13 | 59,5 | 0,210 | 16 | 2 | 129 |
ab 9,81 €
|
|
| Passbohrung ohne Nut | 100 | 29 | 12 | 36 | 105 | 13 | 59,5 | 0,210 | 16 | 2 | 129 |
ab 9,81 €
|
|
| Passbohrung ohne Nut | 125 | 36 | 12 | 44 | 140 | 18,5 | 83,5 | 0,405 | 19,5 | 3 | 161 |
ab 13,51 €
|
|
| Passbohrung ohne Nut | 125 | 36 | 14 | 44 | 140 | 18,5 | 83,5 | 0,405 | 19,5 | 3 | 161 |
ab 13,51 €
|
