K0635_U Arretierbolzen ohne Bund Form U
Artikelnummer: 10076654
Hersteller: Kipp
Herstellerartikelnummer: K0635.4004
Artikel ist in 15 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 5,30 € |
| 25 | 5,04 € |
| 50 | 4,77 € |
| 100 | 4,51 € |
| 250 | 3,71 € |
| 500 | 3,45 € |
| 1000 | 3,18 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Schlüsselring 1.4310, blank.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Der Schlüsselring ermöglicht eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so auf die Gewindehülse aufgesetzt, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.

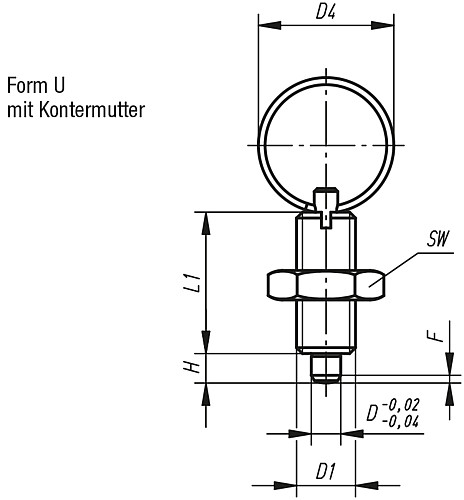

Eigenschaften
| Ausführung : | Stahl, Arretierstift gehärtet |
| Form : | U |
| D : | 4 |
| H : | 4 |
| L1 : | 21 |
| D1 : | M8x1 |
| SW : | 13 |
| D4 : | 15 |
| Federkraft Anfang F1 ca. N : | 6 |
| Federkraft Ende F2 ca. N : | 12 |
| F x 30° : | 1 |
Artikelvarianten
| Variante | Ausführung | Form | D | H | L1 | D1 | SW | D4 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl, Arretierstift gehärtet | U | 4 | 4 | 21 | M8x1 | 13 | 15 | 6 | 12 | 1 |
ab 3,18 €
|
|
| Stahl, Arretierstift gehärtet | U | 5 | 5 | 24 | M10x1 | 17 | 23 | 5 | 12 | 1,3 |
ab 2,95 €
|
|
| Stahl, Arretierstift gehärtet | U | 6 | 6 | 28 | M12x1,5 | 19 | 23 | 6 | 14 | 1,8 |
ab 3,20 €
|
|
| Stahl, Arretierstift gehärtet | U | 8 | 8 | 36 | M16x1,5 | 24 | 28 | 15 | 35 | 2,3 |
ab 3,85 €
|
|
| Stahl, Arretierstift gehärtet | U | 10 | 10 | 40 | M20x1,5 | 30 | 28 | 15 | 34 | 2,8 |
ab 5,70 €
|
|
| Edelstahl, Arretierstift gehärtet | U | 4 | 4 | 21 | M8x1 | 13 | 15 | 6 | 12 | 1 |
ab 5,64 €
|
|
| Edelstahl, Arretierstift gehärtet | U | 5 | 5 | 24 | M10x1 | 17 | 23 | 5 | 12 | 1,3 |
ab 5,39 €
|
|
| Edelstahl, Arretierstift gehärtet | U | 6 | 6 | 28 | M12x1,5 | 19 | 23 | 6 | 14 | 1,8 |
ab 6,12 €
|
|
| Edelstahl, Arretierstift gehärtet | U | 8 | 8 | 36 | M16x1,5 | 24 | 28 | 15 | 35 | 2,3 |
ab 7,25 €
|
|
| Edelstahl, Arretierstift gehärtet | U | 10 | 10 | 40 | M20x1,5 | 30 | 28 | 15 | 34 | 2,8 |
ab 10,60 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | U | 4 | 4 | 21 | M8x1 | 13 | 15 | 6 | 12 | 1 |
ab 5,64 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | U | 5 | 5 | 24 | M10x1 | 17 | 23 | 5 | 12 | 1,3 |
ab 5,39 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | U | 6 | 6 | 28 | M12x1,5 | 19 | 23 | 6 | 14 | 1,8 |
ab 6,12 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | U | 8 | 8 | 36 | M16x1,5 | 24 | 28 | 15 | 35 | 2,3 |
ab 7,25 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | U | 10 | 10 | 40 | M20x1,5 | 30 | 28 | 15 | 34 | 2,8 |
ab 10,60 €
|
