K0630_B Arretierbolzen mit verlängertem Arretierstift Form B

Artikelnummer: 10076160
Hersteller: Kipp
Herstellerartikelnummer: K0630.22903

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 7,08 €
25 6,73 €
50 6,37 €
100 6,02 €
250 4,96 €
500 4,60 €
1000 4,25 €
7,08 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.

Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.

Auf Anfrage:
Sonderausführungen.

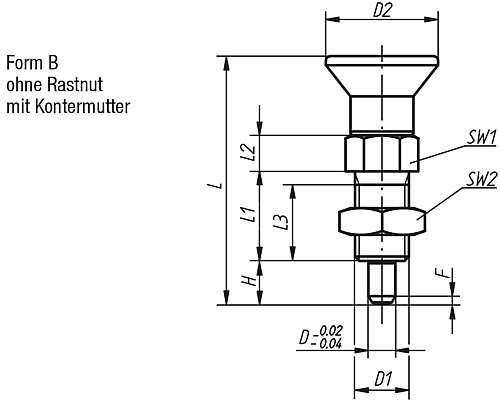

Eigenschaften

Ausführung : Stahl, Arretierstift gehärtet
Form : B
D : 3
H : 5
L : 33
D2 : 14
L1 : 12
D1 : M6x0,75
L2 : 5
SW1 : 8
L3 : 10
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 12
SW2 : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 L2 SW1 L3 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N SW2 F x 30° Preis
Stahl, Arretierstift gehärtet B 3 5 33 14 12 M6x0,75 5 8 10 4,5 12 10 0,8
ab 4,25 €
Stahl, Arretierstift gehärtet B 4 6 40,5 18 15 M8x1 6 10 13 6 15 13 1
ab 3,84 €
Stahl, Arretierstift gehärtet B 5 8 46,5 21 17 M10x1 7 13 15 5 16 17 1,3
ab 4,07 €
Stahl, Arretierstift gehärtet B 6 9 54,7 25 20 M12x1,5 8 14 17 6 18 19 1,8
ab 4,53 €
Stahl, Arretierstift gehärtet B 8 12 72 33 26 M16x1,5 10 19 23 15 45 24 2,3
ab 5,63 €
Stahl, Arretierstift gehärtet B 10 15 79 33 28 M20x1,5 12 22 25 15 43 30 2,8
ab 5,89 €
Stahl, Arretierstift gehärtet B 12 18 84 33 28 M20x1,5 14 22 25 15 51 30 2,8
ab 8,33 €
Stahl, Arretierstift gehärtet B 16 24 104 40 32 M24x2 18 27 28 20 60 36 3,2
ab 11,05 €
Edelstahl, Arretierstift gehärtet B 3 5 33 14 12 M6x0,75 5 8 10 4,5 12 10 0,8
ab 7,31 €
Edelstahl, Arretierstift gehärtet B 4 6 40,5 18 15 M8x1 6 10 13 6 15 13 1
ab 6,23 €
Edelstahl, Arretierstift gehärtet B 5 8 46,5 21 17 M10x1 7 13 15 5 16 17 1,3
ab 6,99 €
Edelstahl, Arretierstift gehärtet B 6 9 54,7 25 20 M12x1,5 8 14 17 6 18 19 1,8
ab 8,20 €
Edelstahl, Arretierstift gehärtet B 8 12 72 33 26 M16x1,5 10 19 23 15 45 24 2,3
ab 10,42 €
Edelstahl, Arretierstift gehärtet B 10 15 79 33 28 M20x1,5 12 22 25 15 43 30 2,8
ab 10,87 €
Edelstahl, Arretierstift gehärtet B 12 18 84 33 28 M20x1,5 14 22 25 15 51 30 2,8
ab 15,94 €
Edelstahl, Arretierstift gehärtet B 16 24 104 40 32 M24x2 18 27 28 20 60 36 3,2
ab 22,63 €
Edelstahl, Arretierstift nicht gehärtet B 3 5 33 14 12 M6x0,75 5 8 10 4,5 12 10 0,8
ab 7,31 €
Edelstahl, Arretierstift nicht gehärtet B 4 6 40,5 18 15 M8x1 6 10 13 6 15 13 1
ab 6,23 €
Edelstahl, Arretierstift nicht gehärtet B 5 8 46,5 21 17 M10x1 7 13 15 5 16 17 1,3
ab 6,99 €
Edelstahl, Arretierstift nicht gehärtet B 6 9 54,7 25 20 M12x1,5 8 14 17 6 18 19 1,8
ab 8,20 €
Edelstahl, Arretierstift nicht gehärtet B 8 12 72 33 26 M16x1,5 10 19 23 15 45 24 2,3
ab 10,42 €
Edelstahl, Arretierstift nicht gehärtet B 10 15 79 33 28 M20x1,5 12 22 25 15 43 30 2,8
ab 10,87 €
Edelstahl, Arretierstift nicht gehärtet B 12 18 84 33 28 M20x1,5 14 22 25 15 51 30 2,8
ab 15,94 €
Edelstahl, Arretierstift nicht gehärtet B 16 24 104 40 32 M24x2 18 27 28 20 60 36 3,2
ab 22,63 €
