K0347_N Arretierbolzen ohne Bund Form N
Artikelnummer: 10076723
Hersteller: Kipp
Herstellerartikelnummer: K0347.3105
Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 5,81 € |
| 25 | 5,52 € |
| 50 | 5,23 € |
| 100 | 4,94 € |
| 250 | 4,07 € |
| 500 | 3,78 € |
| 1000 | 3,49 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Auf den vorstehenden Gewindezapfen der Form N können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.

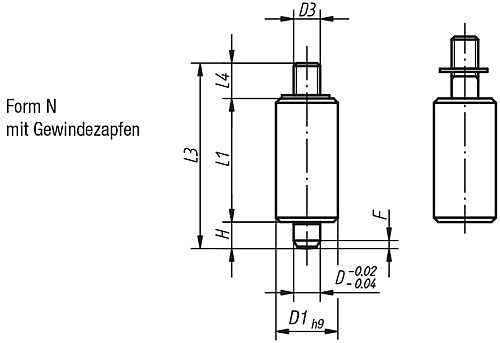

Eigenschaften
| Ausführung : | Stahl, Arretierstift gehärtet |
| Form : | N |
| D : | 5 |
| H : | 5 |
| D3 : | M4 |
| L1 : | 24 |
| D1 : | 12 |
| L3 : | 37 |
| L4 : | 8 |
| Federkraft Anfang F1 ca. N : | 5 |
| Federkraft Ende F2 ca. N : | 12 |
| F x 30° : | 1,3 |
Artikelvarianten
| Variante | Ausführung | Form | D | H | D3 | L1 | D1 | L3 | L4 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl, Arretierstift gehärtet | N | 5 | 5 | M4 | 24 | 12 | 37 | 8 | 5 | 12 | 1,3 |
ab 3,49 €
|
|
| Stahl, Arretierstift gehärtet | N | 6 | 6 | M6 | 28 | 14 | 43 | 9 | 6 | 14 | 1,8 |
ab 3,84 €
|
|
| Stahl, Arretierstift gehärtet | N | 8 | 8 | M8 | 36 | 18 | 56 | 12 | 15 | 35 | 2,3 |
ab 4,75 €
|
|
| Stahl, Arretierstift gehärtet | N | 10 | 10 | M8 | 40 | 22 | 62 | 12 | 15 | 34 | 2,8 |
ab 7,34 €
|
|
| Edelstahl, Arretierstift gehärtet | N | 5 | 5 | M4 | 24 | 12 | 37 | 8 | 5 | 12 | 1,3 |
ab 5,89 €
|
|
| Edelstahl, Arretierstift gehärtet | N | 6 | 6 | M6 | 28 | 14 | 43 | 9 | 6 | 14 | 1,8 |
ab 6,71 €
|
|
| Edelstahl, Arretierstift gehärtet | N | 8 | 8 | M8 | 36 | 18 | 56 | 12 | 15 | 35 | 2,3 |
ab 8,58 €
|
|
| Edelstahl, Arretierstift gehärtet | N | 10 | 10 | M8 | 40 | 22 | 62 | 12 | 15 | 34 | 2,8 |
ab 13,54 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | N | 5 | 5 | M4 | 24 | 12 | 37 | 8 | 5 | 12 | 1,3 |
ab 5,89 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | N | 6 | 6 | M6 | 28 | 14 | 43 | 9 | 6 | 14 | 1,8 |
ab 6,71 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | N | 8 | 8 | M8 | 36 | 18 | 56 | 12 | 15 | 35 | 2,3 |
ab 8,58 €
|
|
| Edelstahl, Arretierstift nicht gehärtet | N | 10 | 10 | M8 | 40 | 22 | 62 | 12 | 15 | 34 | 2,8 |
ab 13,54 €
|
