K0345_K Arretierbolzen ohne Bund Form K

Artikelnummer: 10076615
Hersteller: Kipp
Herstellerartikelnummer: K0345.2903

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 5,65 €
25 5,37 €
50 5,09 €
100 4,80 €
250 3,96 €
500 3,67 €
1000 3,39 €
5,65 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Auf den vorstehenden Gewindezapfen können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so auf die Gewindehülse aufgesetzt, dass die Mitnahmestifte in den Schlitz eingreifen.

Auf Anfrage:
Sonderausführungen.

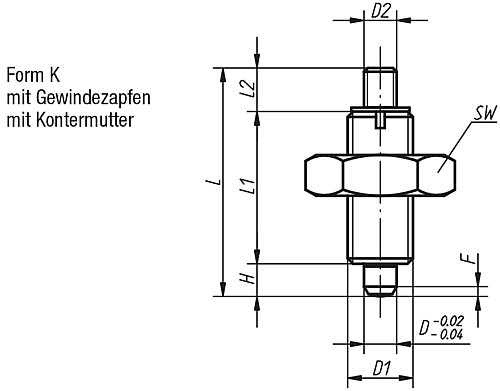

Eigenschaften

Ausführung : Stahl, Arretierstift gehärtet
Form : K
D : 3
H : 3,5
L : 24
D2 : M2
L1 : 17
D1 : M6x0,75
SW : 10
L2 : 3,5
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 SW L2 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
Stahl, Arretierstift gehärtet K 3 3,5 24 M2 17 M6x0,75 10 3,5 4,5 10 0,8
ab 3,39 €
Stahl, Arretierstift gehärtet K 4 4 32 M3 21 M8x1 13 7 6 12 1
ab 3,23 €
Stahl, Arretierstift gehärtet K 5 5 37 M4 24 M10x1 17 8 5 12 1,3
ab 3,08 €
Stahl, Arretierstift gehärtet K 6 6 42 M6 28 M12x1,5 19 8 6 14 1,8
ab 3,32 €
Stahl, Arretierstift gehärtet K 8 8 56 M8 36 M16x1,5 24 12 15 35 2,3
ab 3,75 €
Stahl, Arretierstift gehärtet K 10 10 62 M8 40 M20x1,5 30 12 15 34 2,8
ab 5,71 €
Stahl, Arretierstift gehärtet K 12 12 66 M8 42 M20x1,5 30 12 15 39 2,8
ab 6,28 €
Stahl, Arretierstift gehärtet K 16 16 80 M10 50 M24x2 36 14 20 46 3,2
ab 7,15 €
Edelstahl, Arretierstift gehärtet K 3 3,5 24 M2 17 M6x0,75 10 3,5 4,5 10 0,8
ab 6,55 €
Edelstahl, Arretierstift gehärtet K 4 4 32 M3 21 M8x1 13 7 6 12 1
ab 6,23 €
Edelstahl, Arretierstift gehärtet K 5 5 37 M4 24 M10x1 17 8 5 12 1,3
ab 5,33 €
Edelstahl, Arretierstift gehärtet K 6 6 42 M6 28 M12x1,5 19 8 6 14 1,8
ab 6,18 €
Edelstahl, Arretierstift gehärtet K 8 8 56 M8 36 M16x1,5 24 12 15 35 2,3
ab 7,43 €
Edelstahl, Arretierstift gehärtet K 10 10 62 M8 40 M20x1,5 30 12 15 34 2,8
ab 11,29 €
Edelstahl, Arretierstift gehärtet K 12 12 66 M8 42 M20x1,5 30 12 15 39 2,8
ab 12,43 €
Edelstahl, Arretierstift gehärtet K 16 16 80 M10 50 M24x2 36 14 20 46 3,2
ab 14,11 €
Edelstahl, Arretierstift nicht gehärtet K 3 3,5 24 M2 17 M6x0,75 10 3,5 4,5 10 0,8
ab 6,55 €
Edelstahl, Arretierstift nicht gehärtet K 4 4 32 M3 21 M8x1 13 7 6 12 1
ab 6,23 €
Edelstahl, Arretierstift nicht gehärtet K 5 5 37 M4 24 M10x1 17 8 5 12 1,3
ab 5,33 €
Edelstahl, Arretierstift nicht gehärtet K 6 6 42 M6 28 M12x1,5 19 8 6 14 1,8
ab 6,18 €
Edelstahl, Arretierstift nicht gehärtet K 8 8 56 M8 36 M16x1,5 24 12 15 35 2,3
ab 7,43 €
Edelstahl, Arretierstift nicht gehärtet K 10 10 62 M8 40 M20x1,5 30 12 15 34 2,8
ab 11,29 €
Edelstahl, Arretierstift nicht gehärtet K 12 12 66 M8 42 M20x1,5 30 12 15 39 2,8
ab 12,43 €
Edelstahl, Arretierstift nicht gehärtet K 16 16 80 M10 50 M24x2 36 14 20 46 3,2
ab 14,11 €
