K0343_G Arretierbolzen ohne Bund Form G

Artikelnummer: 10076410
Hersteller: Kipp
Herstellerartikelnummer: K0343.1903

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 5,39 €
25 5,12 €
50 4,85 €
100 4,58 €
250 3,77 €
500 3,50 €
1000 3,23 €
5,39 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.

Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.

Auf Anfrage:
Sonderausführungen.

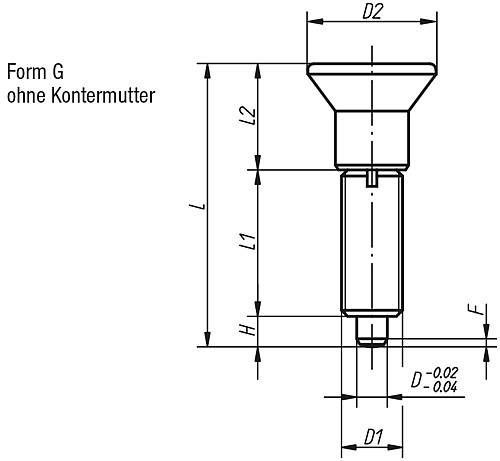

Eigenschaften

Ausführung : Stahl, Arretierstift gehärtet
Form : G
D : 3
H : 3,5
L : 31,5
D2 : 14
L1 : 17
D1 : M6x0,75
L2 : 11
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 L2 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
Stahl, Arretierstift gehärtet G 3 3,5 31,5 14 17 M6x0,75 11 4,5 10 0,8
ab 3,23 €
Stahl, Arretierstift gehärtet G 4 4 38,5 18 21 M8x1 13,5 6 12 1,3
ab 3,07 €
Stahl, Arretierstift gehärtet G 5 5 43,5 21 24 M10x1 14,5 5 12 1,3
ab 2,91 €
Stahl, Arretierstift gehärtet G 6 6 51,7 25 28 M12x1,5 17,7 6 14 1,8
ab 3,14 €
Stahl, Arretierstift gehärtet G 8 8 68 33 36 M16x1,5 24 15 35 2,3
ab 3,68 €
Stahl, Arretierstift gehärtet G 10 10 74 33 40 M20x1,5 24 15 34 2,8
ab 5,47 €
Stahl, Arretierstift gehärtet G 12 12 78 33 42 M20x1,5 24 15 39 2,8
ab 6,02 €
Stahl, Arretierstift gehärtet G 16 16 96 40 50 M24x2 30 20 46 3,2
ab 6,82 €
Edelstahl, Arretierstift gehärtet G 3 3,5 31,5 14 17 M6x0,75 11 4,5 10 0,8
ab 5,47 €
Edelstahl, Arretierstift gehärtet G 4 4 38,5 18 21 M8x1 13,5 6 12 1,3
ab 5,21 €
Edelstahl, Arretierstift gehärtet G 5 5 43,5 21 24 M10x1 14,5 5 12 1,3
ab 4,96 €
Edelstahl, Arretierstift gehärtet G 6 6 51,7 25 28 M12x1,5 17,7 6 14 1,8
ab 5,50 €
Edelstahl, Arretierstift gehärtet G 8 8 68 33 36 M16x1,5 24 15 35 2,3
ab 6,53 €
Edelstahl, Arretierstift gehärtet G 10 10 74 33 40 M20x1,5 24 15 34 2,8
ab 9,86 €
Edelstahl, Arretierstift gehärtet G 12 12 78 33 42 M20x1,5 24 15 39 2,8
ab 10,87 €
Edelstahl, Arretierstift gehärtet G 16 16 96 40 50 M24x2 30 20 46 3,2
ab 12,34 €
Edelstahl, Arretierstift nicht gehärtet G 3 3,5 31,5 14 17 M6x0,75 11 4,5 10 0,8
ab 5,47 €
Edelstahl, Arretierstift nicht gehärtet G 4 4 38,5 18 21 M8x1 13,5 6 12 1,3
ab 5,21 €
Edelstahl, Arretierstift nicht gehärtet G 5 5 43,5 21 24 M10x1 14,5 5 12 1,3
ab 4,96 €
Edelstahl, Arretierstift nicht gehärtet G 6 6 51,7 25 28 M12x1,5 17,7 6 14 1,8
ab 5,50 €
Edelstahl, Arretierstift nicht gehärtet G 8 8 68 33 36 M16x1,5 24 15 35 2,3
ab 6,53 €
Edelstahl, Arretierstift nicht gehärtet G 10 10 74 33 40 M20x1,5 24 15 34 2,8
ab 9,86 €
Edelstahl, Arretierstift nicht gehärtet G 12 12 78 33 42 M20x1,5 24 15 39 2,8
ab 10,87 €
Edelstahl, Arretierstift nicht gehärtet G 16 16 96 40 50 M24x2 30 20 46 3,2
ab 12,34 €
