K0341_E Arretierbolzen Form E

Artikelnummer: 10076332
Hersteller: Kipp
Herstellerartikelnummer: K0341.1903

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 6,76 €
25 6,42 €
50 6,08 €
100 5,75 €
250 4,73 €
500 4,39 €
1000 4,06 €
6,76 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf den vorstehenden Gewindezapfen können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.

Auf Anfrage:
Sonderausführungen und Distanzringe.

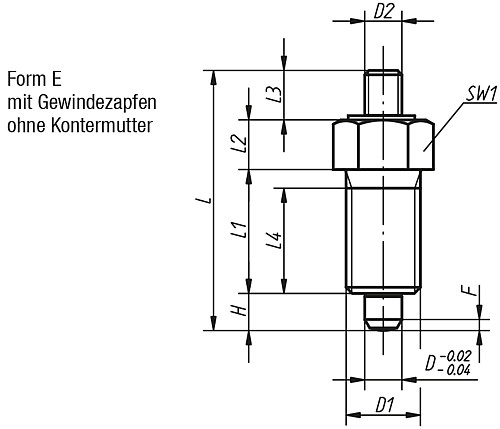

Eigenschaften

Ausführung : Stahl, Arretierstift gehärtet
Form : E
D : 3
H : 3,5
L : 24
D2 : M2
L1 : 12
D1 : M6x0,75
L2 : 5
SW1 : 8
L3 : 3,5
L4 : 10
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 L2 SW1 L3 L4 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
Stahl, Arretierstift gehärtet E 3 3,5 24 M2 12 M6x0,75 5 8 3,5 10 4,5 10 0,8
ab 4,06 €
Stahl, Arretierstift gehärtet E 4 4 32 M3 15 M8x1 6 10 7 13 6 12 1
ab 3,86 €
Stahl, Arretierstift gehärtet E 5 5 37 M4 17 M10x1 7 13 8 15 5 12 1,3
ab 3,67 €
Stahl, Arretierstift gehärtet E 6 6 42 M6 20 M12x1,5 8 14 8 17 6 14 1,8
ab 4,09 €
Stahl, Arretierstift gehärtet E 8 8 56 M8 26 M16x1,5 10 19 12 23 15 35 2,3
ab 5,28 €
Stahl, Arretierstift gehärtet E 10 10 62 M8 28 M20x1,5 12 22 12 25 15 34 2,8
ab 7,57 €
Stahl, Arretierstift gehärtet E 12 12 66 M8 28 M20x1,5 14 22 12 25 15 39 2,8
ab 8,32 €
Stahl, Arretierstift gehärtet E 16 16 80 M10 32 M24x2 18 27 14 28 20 46 3,2
ab 11,83 €
Edelstahl, Arretierstift gehärtet E 3 3,5 24 M2 12 M6x0,75 5 8 3,5 10 4,5 10 0,8
ab 6,74 €
Edelstahl, Arretierstift gehärtet E 4 4 32 M3 15 M8x1 6 10 7 13 6 12 1
ab 6,41 €
Edelstahl, Arretierstift gehärtet E 5 5 37 M4 17 M10x1 7 13 8 15 5 12 1,3
ab 6,11 €
Edelstahl, Arretierstift gehärtet E 6 6 42 M6 20 M12x1,5 8 14 8 17 6 14 1,8
ab 7,19 €
Edelstahl, Arretierstift gehärtet E 8 8 56 M8 26 M16x1,5 10 19 12 23 15 35 2,3
ab 9,62 €
Edelstahl, Arretierstift gehärtet E 10 10 62 M8 28 M20x1,5 12 22 12 25 15 34 2,8
ab 15,16 €
Edelstahl, Arretierstift gehärtet E 12 12 66 M8 28 M20x1,5 14 22 12 25 15 39 2,8
ab 16,68 €
Edelstahl, Arretierstift gehärtet E 16 16 80 M10 32 M24x2 18 27 14 28 20 46 3,2
ab 25,26 €
Edelstahl, Arretierstift nicht gehärtet E 3 3,5 24 M2 12 M6x0,75 5 8 3,5 10 4,5 10 0,8
ab 6,74 €
Edelstahl, Arretierstift nicht gehärtet E 4 4 32 M3 15 M8x1 6 10 7 13 6 12 1
ab 6,41 €
Edelstahl, Arretierstift nicht gehärtet E 5 5 37 M4 17 M10x1 7 13 8 15 5 12 1,3
ab 6,11 €
Edelstahl, Arretierstift nicht gehärtet E 6 6 42 M6 20 M12x1,5 8 14 8 17 6 14 1,8
ab 7,19 €
Edelstahl, Arretierstift nicht gehärtet E 8 8 56 M8 26 M16x1,5 10 19 12 23 15 35 2,3
ab 9,62 €
Edelstahl, Arretierstift nicht gehärtet E 10 10 62 M8 28 M20x1,5 12 22 12 25 15 34 2,8
ab 15,16 €
Edelstahl, Arretierstift nicht gehärtet E 12 12 66 M8 28 M20x1,5 14 22 12 25 15 39 2,8
ab 16,68 €
Edelstahl, Arretierstift nicht gehärtet E 16 16 80 M10 32 M24x2 18 27 14 28 20 46 3,2
ab 25,26 €
