K0338_B Arretierbolzen Form B

Artikelnummer: 10075900
Hersteller: Kipp
Herstellerartikelnummer: K0338.2903

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 6,81 €
25 6,47 €
50 6,13 €
100 5,79 €
250 4,77 €
500 4,43 €
1000 4,09 €
6,81 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.

Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

Auf Anfrage:
Sonderausführungen.

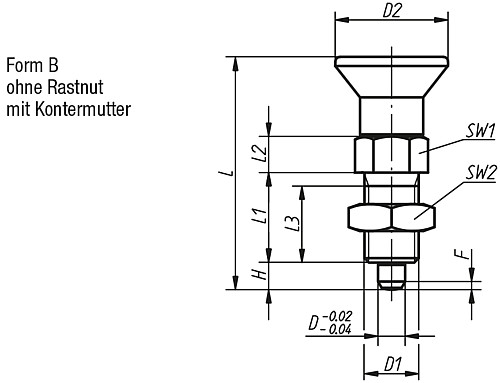

Eigenschaften

Ausführung : Stahl, Arretierstift gehärtet
Form : B
D : 3
H : 3,5
L : 31,5
D2 : 14
L1 : 12
D1 : M6x0,75
L2 : 5
SW1 : 8
L3 : 10
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
SW2 : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 L2 SW1 L3 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N SW2 F x 30° Preis
Stahl, Arretierstift gehärtet B 3 3,5 31,5 14 12 M6x0,75 5 8 10 4,5 10 10 0,8
ab 4,09 €
Stahl, Arretierstift gehärtet B 4 4 38,5 18 15 M8x1 6 10 13 6 12 13 1
ab 3,68 €
Stahl, Arretierstift gehärtet B 5 5 43,5 21 17 M10x1 7 13 15 5 12 17 1,3
ab 3,89 €
Stahl, Arretierstift gehärtet B 6 6 51,7 25 20 M12x1,5 8 14 17 6 14 19 1,8
ab 4,32 €
Stahl, Arretierstift gehärtet B 8 8 68 33 26 M16x1,5 10 19 23 15 35 24 2,3
ab 5,63 €
Stahl, Arretierstift gehärtet B 10 10 74 33 28 M20x1,5 12 22 25 15 34 30 2,8
ab 5,78 €
Stahl, Arretierstift gehärtet B 12 12 78 33 28 M20x1,5 14 22 25 15 39 30 2,8
ab 7,94 €
Stahl, Arretierstift gehärtet B 16 16 96 40 32 M24x2 18 27 28 20 46 36 3,2
ab 11,02 €
Edelstahl, Arretierstift gehärtet B 3 3,5 31,5 14 12 M6x0,75 5 8 10 4,5 10 10 0,8
ab 6,97 €
Edelstahl, Arretierstift gehärtet B 4 4 38,5 18 15 M8x1 6 10 13 6 12 13 1
ab 5,93 €
Edelstahl, Arretierstift gehärtet B 5 5 43,5 21 17 M10x1 7 13 15 5 12 17 1,3
ab 6,65 €
Edelstahl, Arretierstift gehärtet B 6 6 51,7 25 20 M12x1,5 8 14 17 6 14 19 1,8
ab 7,82 €
Edelstahl, Arretierstift gehärtet B 8 8 68 33 26 M16x1,5 10 19 23 15 35 24 2,3
ab 9,92 €
Edelstahl, Arretierstift gehärtet B 10 10 74 33 28 M20x1,5 12 22 25 15 34 30 2,8
ab 10,34 €
Edelstahl, Arretierstift gehärtet B 12 12 78 33 28 M20x1,5 14 22 25 15 39 30 2,8
ab 15,16 €
Edelstahl, Arretierstift gehärtet B 16 16 96 40 32 M24x2 18 27 28 20 46 36 3,2
ab 21,55 €
Edelstahl, Arretierstift nicht gehärtet B 3 3,5 31,5 14 12 M6x0,75 5 8 10 4,5 10 10 0,8
ab 6,97 €
Edelstahl, Arretierstift nicht gehärtet B 4 4 38,5 18 15 M8x1 6 10 13 6 12 13 1
ab 5,93 €
Edelstahl, Arretierstift nicht gehärtet B 5 5 43,5 21 17 M10x1 7 13 15 5 12 17 1,3
ab 6,65 €
Edelstahl, Arretierstift nicht gehärtet B 6 6 51,7 25 20 M12x1,5 8 14 17 6 14 19 1,8
ab 7,82 €
Edelstahl, Arretierstift nicht gehärtet B 8 8 68 33 26 M16x1,5 10 19 23 15 35 24 2,3
ab 9,92 €
Edelstahl, Arretierstift nicht gehärtet B 10 10 74 33 28 M20x1,5 12 22 25 15 34 30 2,8
ab 10,34 €
Edelstahl, Arretierstift nicht gehärtet B 12 12 78 33 28 M20x1,5 14 22 25 15 39 30 2,8
ab 15,16 €
Edelstahl, Arretierstift nicht gehärtet B 16 16 96 40 32 M24x2 18 27 28 20 46 36 3,2
ab 21,55 €
