K0265 Sicherheits Zylindergriffe selbsttätig rückschwenkend
Artikelnummer: 10084495
Hersteller: Kipp
Herstellerartikelnummer: K0265.306
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Merkmale des einfachen Zylindergriffes gelten natürlich auch für den selbsttätig rückschwenkenden Sicherheits-Zylindergriff.
Optimale Funktionalität und ausgereifte Sicherheitstechnik sind hier in idealer Weise miteinander verbunden.
Werkstoff, Ausführung:
Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0265.104
Hinweis:

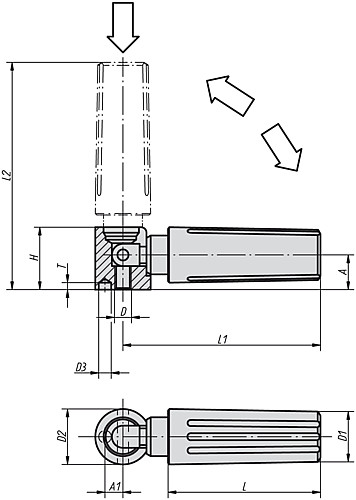

Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Die Bohrung D3 wird als Positionierbohrung verwendet.
Eigenschaften
| A : | 12,5 |
| D : | M6 |
| H : | 22,5 |
| L : | 55 |
| T : | 6 |
| D3 : | 4,5 |
| D2 : | 20 |
| L1 : | 71,5 |
| D1 : | 20 |
| Gewicht ca. kg : | 0,101 |
| L2 : | 81 |
| Profil-Größe : | 3 |
| A1 : | 6,5 |
Artikelvarianten
| Variante | A | D | H | L | T | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | Profil-Größe | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,5 | M6 | 22,5 | 55 | 6 | 4,5 | 20 | 71,5 | 20 | 0,101 | 81 | 3 | 6,5 |
auf Anfrage
|
|
| 16 | M8 | 29 | 70,5 | 6,5 | 5,5 | 26 | 98,5 | 25 | 0,225 | 111 | 4 | 9 |
ab 23,28 €
|
|
| 8 | M4 | 14,5 | 35 | 4,5 | 2,5 | 13 | 47 | 13 | 0,028 | 52,5 | 1 | 4,3 |
auf Anfrage
|
|
| 10 | M5 | 18 | 44 | 4,5 | 3,5 | 16 | 58 | 16 | 0,051 | 65,5 | 2 | 5,3 |
auf Anfrage
|
