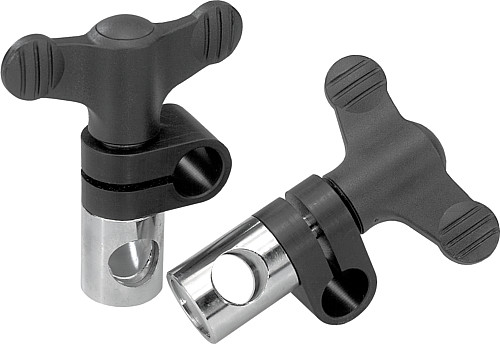

K0136 Spanngelenke
Artikelnummer: 10095650
Hersteller: Kipp
Herstellerartikelnummer: K0136.1010
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 34,05 € |
| 100 | 33,03 € |
| 250 | 32,35 € |
| 500 | 30,65 € |
| 1000 | 28,94 € |
34,05 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Hülse und Bolzen Stahl, hochglanzverchromt.
Klemmstück hochfestes Aluminium, schwarz eloxiert.
Flügelgriff, Thermoplast schwarzgrau.
Bestellbeispiel:
K0136.1616
Hinweis:
Stufenlos einstellbar. Schnelle Klemmung durch den Flügelgriff.
Auf Anfrage:
Unterschiedliche Kombinationen der Durchmesser D und D1.

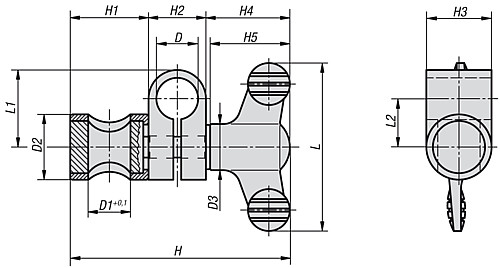

Eigenschaften
| D : | 10 |
| H : | 60,6 |
| L : | 50 |
| H1 : | 20 |
| D3 : | 14 |
| H3 : | 18 |
| D2 : | 18 |
| L1 : | 22 |
| D1 : | 10 |
| H2 : | 15 |
| Gewicht ca. kg : | 0,055 |
| L2 : | 14,5 |
| H4 : | 25,6 |
| Profil-Größe : | 3 |
| H5 : | 24 |
Artikelvarianten
| Variante | D | H | L | H1 | D3 | H3 | D2 | L1 | D1 | H2 | Gewicht ca. kg | L2 | H4 | Profil-Größe | H5 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 43,6 | 38 | 15 | 12 | 14 | 14 | 13 | 6 | 9 | 0,025 | 8,5 | 19,6 | 1 | 18 |
ab 24,89 €
|
|
| 8 | 54,6 | 50 | 17 | 14 | 16 | 16 | 18 | 8 | 12 | 0,039 | 12 | 25,6 | 2 | 24 |
ab 26,33 €
|
|
| 10 | 60,6 | 50 | 20 | 14 | 18 | 18 | 22 | 10 | 15 | 0,055 | 14,5 | 25,6 | 3 | 24 |
ab 28,94 €
|
|
| 12 | 77,2 | 75 | 23 | 21 | 20 | 20 | 24 | 12 | 17 | 0,091 | 15,5 | 37,2 | 4 | 35,6 |
ab 29,92 €
|
|
| 16 | 90,2 | 75 | 31 | 21 | 25 | 25 | 29,5 | 16 | 22 | 0,144 | 18,5 | 37,2 | 5 | 35,6 |
ab 31,48 €
|
|
| 20 | 98,2 | 75 | 36 | 21 | 30 | 30 | 30 | 20 | 25 | 0,209 | 17,5 | 37,2 | 6 | 35,6 |
ab 35,63 €
|
