K0093 Pneumatik Schubstangenspanner Form A
Artikelnummer: 10092604
Hersteller: Kipp
Herstellerartikelnummer: K0093.0600
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 239,73 € |
| 50 | 232,54 € |
| 100 | 227,74 € |
| 250 | 215,76 € |
| 500 | 203,77 € |
| 1000 | 191,78 € |
239,73 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung:
phosphatiert. Zylinder blank.
Bestellbeispiel:
K0093.2500
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106.
Pneumatikzylinder:
Form A: doppeltwirkend ohne Endlagendämpfung.

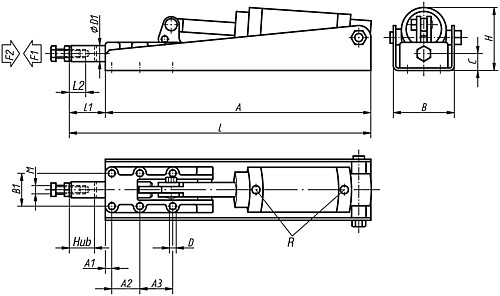

Eigenschaften
| Form : | A |
| Taststange : | 25 |
| A : | 290 |
| B : | 59 |
| D : | 5,5 |
| H : | 53 |
| L : | 325 |
| R : | G 1/8 |
| M : | M8 |
| C : | 14,5 |
| L1 : | 41 |
| D1 : | 14 |
| L2 : | 30 |
| B1 : | 33,4 |
| A1 : | 25 |
| A2 : | 36,5 |
| A3 : | - |
| Haltekraft F2 N : | 6000 |
| Luftverbrauch pro Doppelhub : | 0,09 dm³ |
| Betriebsdruck bar : | 2 - 6 |
| Hubzahl pro min. bei 6 bar : | 60 |
Artikelvarianten
| Variante | Form | Taststange | A | B | D | H | L | R | M | C | L1 | D1 | L2 | B1 | A1 | A2 | A3 | Haltekraft F2 N | Luftverbrauch pro Doppelhub | Betriebsdruck bar | Hubzahl pro min. bei 6 bar | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 25 | 290 | 59 | 5,5 | 53 | 325 | G 1/8 | M8 | 14,5 | 41 | 14 | 30 | 33,4 | 25 | 36,5 | - | 6000 | 0,09 dm³ | 2 - 6 | 60 |
ab 191,78 €
|
|
| A | 32 | 380 | 76 | 8,5 | 75 | 435 | G 1/8 | M10 | 21 | 55 | 20 | 40 | 41 | 8 | 35 | 41 | 12000 | 0,28 dm³ | 2 - 6 | 50 |
ab 251,61 €
|
|
| A | 50 | 475 | 96 | 10,3 | 96 | 577 | G 1/4 | M12 | 26 | 102 | 25 | 60 | 54 | 12 | 45 | 45 | 25000 | 0,60 dm³ | 2 - 6 | 45 |
ab 410,26 €
|
