Helios Preisser, 0894 Präzisions-Innenmesssschrauben mit Verlängerungen
Artikelnummer: 10164578
Hersteller: Helios Preisser
Herstellerartikelnummer: 0894514
Artikel ist in 13 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Ausführung: 100-6000 mm Messbereich des Satzes, Bei größeren Messbereichen wird empfohlen die Innenmessschraube an 2 Punkten im Abstand von ca. 22% der Messlänge vom Ende aufzulegen bzw. zu halten. Dadurch wird eine minimale Durchbiegung erreicht. Die angegebenen Fehler beziehen sich auf das Größtmaß des Satzes. Werden kleinere Maße gemessen, ist der Fehler geringer und entspricht dem bei den kleineren Sätzen angegebenen Wert. Verlängerungen einzeln 50 - 1000 mm Länge, DIN 863, Messenden ø 7 mm x 6 mm lang, HM-bestückt, kugelförmig geläppt, Gewindesteigung 1 mm innenliegende, gefederte Eindmaßstäbe mit Handwärmeschutz, Verlängerungen ab 100 mm: außen Stahlrohr ø 17 mm, mit Handwärmeisolierung, Verlängerungen 500 und 1000 mm: verstärkte Ausführung - Stahlrohr ø 32 mm für große Messbereiche, Messkörper 50 mm verstellbar damit isch die Skalentrommel beim Messen nicht verstellt, läuft die Spindel schwergängig, Verpackung: Holzetui.
Eigenschaften
Messbereich des Satzes (in) mm : | 100 - 500 |
max. Fehler (in) µm : | 9 |
Verlängerungen (Rohr Ø 17) mm : | 50 / 100 / 200 |
Verlängerungen (Rohr Ø 32) mm : | - |
Artikelvarianten
Variante | Messbereich des Satzes (in) mm | max. Fehler (in) µm | Verlängerungen (Rohr Ø 17) mm | Verlängerungen (Rohr Ø 32) mm | Preis |
---|---|---|---|---|---|
100 - 500 | 9 | 50 / 100 / 200 | - |
1.119,99 €
|
|
100 - 900 | 11 | 50 / 100 / 200 / 400 | 500 / 1 x 1000 |
1.446,33 €
|
|
100 - 1300 | 13 | 50 / 100 / 200 / 400 / 400 | 500 / 2 x 1000 |
1.780,44 €
|
|
100 - 1700 | 15 | 50 / 100 / 200 / 400 / 800 | 500 / 3 x 1000 |
1.831,50 €
|
|
100 - 2100 | 18 | 50 / 100 / 200 / 400 / 400 / 800 | 500 / 4 x 1000 |
2.148,96 €
|
|
100 - 2500 | 21 | 50 / 100 / 200 / 400 / 800 / 800 | 500 / 5 x 1000 |
2.205,57 €
|
|
100 - 2000 | 18 | 50 / 100 / 200 / 200 | 500 / 1 x 1000 |
3.850,59 €
|
|
100 - 3000 | 30 | 50 / 100 / 200 / 200 | 500 / 2 x 1000 |
5.022,75 €
|
|
100 - 4000 | 40 | 50 / 100 / 200 / 200 | 500 / 3 x 1000 |
6.234,87 €
|
|
100 - 5000 | 50 | 50 / 100 / 200 / 200 | 500 / 4 x 1000 |
7.407,03 €
|
|
100 - 6000 | 60 | 50 / 100 / 200 / 200 | 500 / 5 x 1000 |
8.581,41 €
|
|
100 - 150 | 4 | nur Messkörper, ohne Etui | - |
311,91 €
|
|
100 - 300 | 7 | 50 / 100 | - |
830,28 €
|
Dazu passende Produkte
Artikelnr. | Bezeichnung | Preis | |
---|---|---|---|

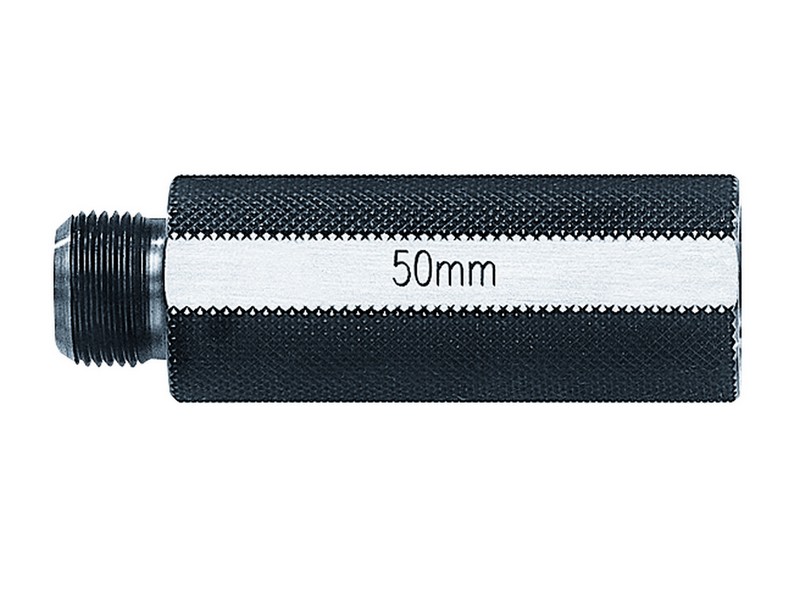

Helios Preisser, 0894 Verlängerung einzeln |
