GN 918 Spiralexzenter, Klemmung radial, Stahl
Artikelnummer: 10191477
Hersteller: Ganter
Herstellerartikelnummer: 918-50-KV-R
Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
Staffelpreise | |
---|---|
ab Menge | Preis |
1 | 54,36 € |
8 | 48,92 € |
11 | 43,49 € |
14 | 38,05 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

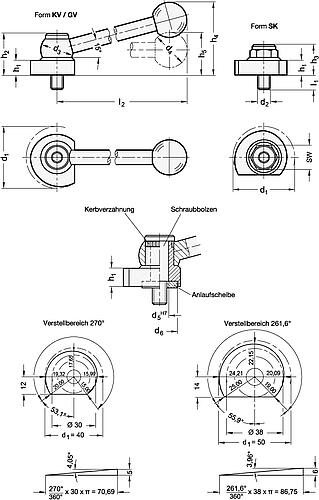

Spiralexzenter LE70001 918 ermöglichen bei verhältnismäßig großem Verstellweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale nicht nur den Vorteil, dass die Spannwirkung über die gesamte Spannfläche d. h. in jeder Winkelstellung gleich groß ist, sondern sie ist auch in jeder Stellung selbsthemmend.
Der Kugelgriff ist über eine Kerbverzahnung mit dem Spiralexzenter verbunden, sodass die geeignete Spannstellung eingestellt bzw. der Hebel auch ,,nachgestellt’’ werden kann.
Schraubbolzen und Anlaufscheibe sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
Form:
KV mit Kugelgriff, schräg (Kerbverzahnung)
GV mit Kugelgriff, gerade (Kerbverzahnung)
SK mit Sechskant
Spannrichtung:
R durch Rechtsdrehung
L durch Linksdrehung
Eigenschaften
Form : | KV |
Gewinde (d2) : | M 10 |
Werkstoff : | Stahl |
Durchmesser (d1) : | 50 |
Spannrichtung : | R |
Artikelvarianten
Variante | Form | Durchmesser (d1) | Spannrichtung | Preis |
---|---|---|---|---|
KV | 50 | R |
ab 38,05 €
|
|
SK | 50 | R |
ab 25,73 €
|
|
KV | 50 | L |
ab 38,05 €
|
|
SK | 50 | L |
ab 25,73 €
|
|
KV | 40 | R |
ab 37,56 €
|
|
KV | 40 | L |
ab 37,56 €
|
|
SK | 40 | L |
ab 25,79 €
|
|
SK | 40 | R |
ab 25,79 €
|
|
GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - |
ab 37,56 €
|
|
GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - |
ab 37,56 €
|
|
GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - |
ab 38,05 €
|
|
GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - |
ab 38,05 €
|
