GN 771.1 Positionierstifte
Artikelnummer: 10190516
Hersteller: Ganter
Herstellerartikelnummer: 771.1-4-16-8
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 3,35 € |
| 126 | 3,02 € |
| 176 | 2,68 € |
| 226 | 2,35 € |
3,35 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

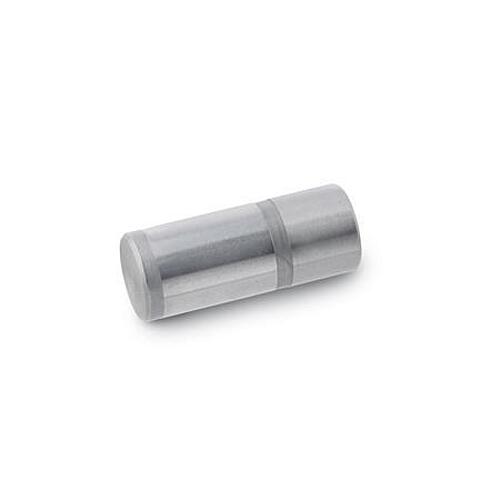

Positionierstifte LE70001 771.1 werden in der Regel in Verbindung mit Positionierbuchsen DIN 172 / DIN 179 eingesetzt.

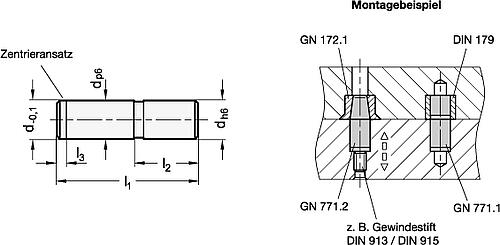

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung; der Ansatz l3 erleichtert die Montage.
Ausführung:
Stahl
- gehärtet (HRC 62 +4)
- Passmaße d p6 / d h6 geschliffen
Eigenschaften
| Werkstoff : | ST |
| Länge (l1) : | 16 |
| Durchmesser (d) : | 4 |
| Teillänge (l2) : | 8 |
Artikelvarianten
| Variante | Werkstoff | Länge (l1) | Durchmesser (d) | Teillänge (l2) | Preis |
|---|---|---|---|---|---|
| ST | 18 | 5 | 8 |
ab 2,37 €
|
|
| ST | 22 | 6 | 10 |
ab 2,60 €
|
|
| ST | 16 | 4 | 8 |
ab 2,35 €
|
|
| ST | 24 | 8 | 10 |
ab 2,67 €
|
|
| ST | 36 | 16 | 16 |
ab 3,42 €
|
|
| ST | 28 | 10 | 12 |
ab 2,86 €
|
|
| ST | 30 | 12 | 12 |
ab 2,74 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|
DIN 172/ISO 4247, Bund-Bohrbuchsen, Form A oder B, kurz, mittel oder lang |
ab 17,22 €
|
|
|
DIN 179 /ISO 4247, Zylindrische Bohrbuchsen Form A oder Form B, kurz, mittel oder lang |
ab 3,93 €
|
|
|

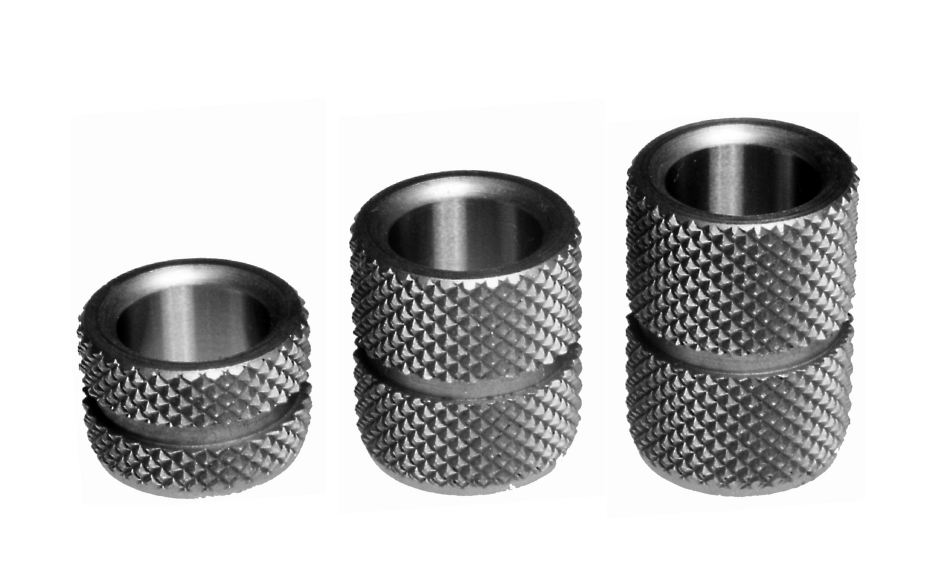

ähnl. DIN 179, Kordelbuchsen, Form A oder B, kurz, mittel oder lang |
