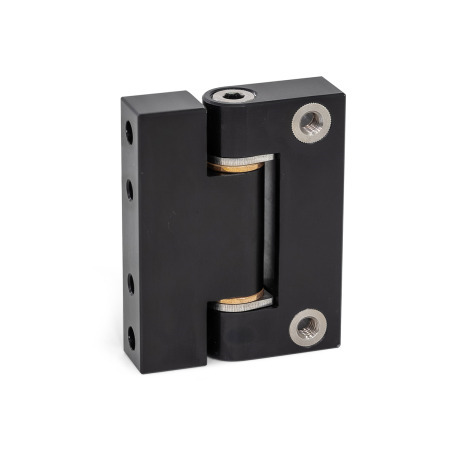

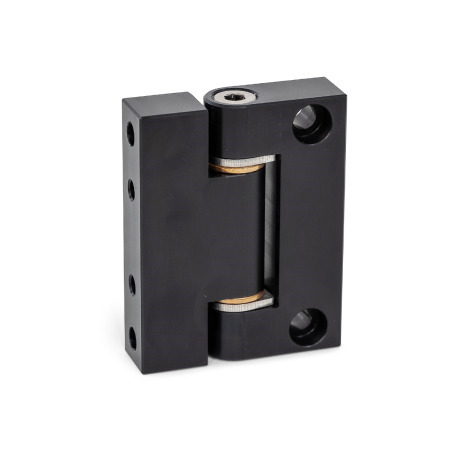

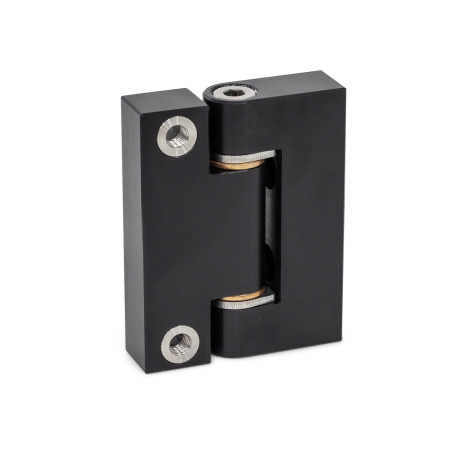

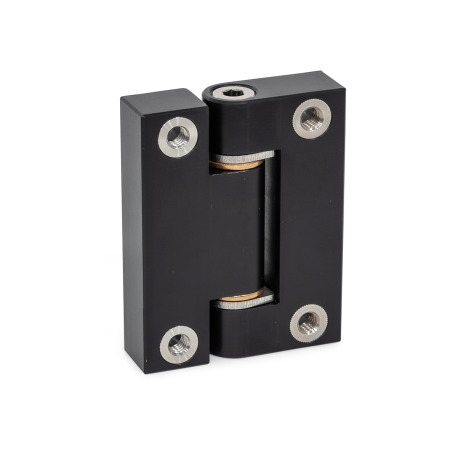

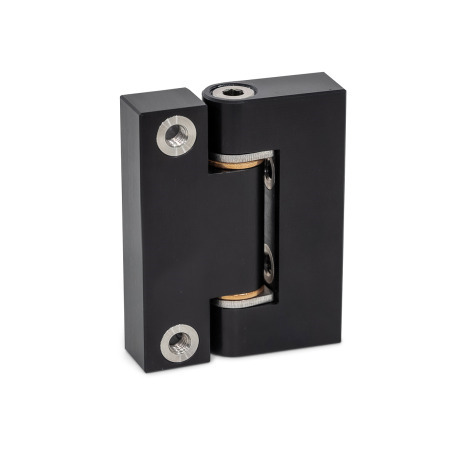

GN 7580 Präzisions-Scharniere, Scharnierflügel Aluminium, Lagerbuchsen Bronze, Verwendung als Gelenk
Artikelnummer: 10325166
Hersteller: Ganter
Herstellerartikelnummer: 7580-ALS-40-50-A-A
Artikel ist in 48 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
auf Anfrage
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Präzisions-Scharniere GN 7580 lagern drehbar befestigte Vorrichtungsbauteile wie z. B. Schwenkarme, Abstandshalter und Spannplatten. Die Präzisions-Scharniere zeichnen sich durch geringes radiales und einstellbares axiales Spiel, sowie minimalen Verschleiß aus.
Durch die beliebige Kombination von Innen- und Außenflügel können vielfältige Einbausituationen abgedeckt werden. Eine genaue Positionierung kann durch Zylinderstifte in den Passbohrungen an den Anschraubflächen erfolgen.
Die Lagerbuchsen, sowie die Gewindebuchsen der Formen B und D werden in den Scharnierflügeln montiert geliefert. Die Scharnierachse, Anlaufscheiben und Einstellschrauben liegen lose bei.
Ausführung
Scharnierflügel
Aluminium
eloxiert, schwarzALS
________________________________________
Lagerbuchsen
Bronze
________________________________________
Scharnierachse
Edelstahl 1.4034
________________________________________
Anlaufscheiben
Edelstahl 1.4310
________________________________________
Einstellschrauben
Edelstahl 1.4305
mit Gewindesicherung
Polyamid-Rundumbeschichtung
________________________________________
Gewindebuchsen
Edelstahl 1.4305
________________________________________
RoHS
Eigenschaften
| Oberfläche : | ALS - eloxiert, schwarz |
| Länge (l2) : | 50 |
| Breite (l1) : | 40 |
| .b : | 12 |
| Form Innenflügel : | A - Befestigung tangential mit Zylindersenkung |
| Form Außenflügel : | A - Befestigung tangential mit Zylindersenkung |
