GN 417.1 Edelstahl Raststücke für Rastbolzen GN 417
Artikelnummer: 10287967
Hersteller: Ganter
Herstellerartikelnummer: 417.1-4-NI-GS
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 5,04 € |
| 84 | 4,54 € |
| 117 | 4,03 € |
| 150 | 3,53 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Edelstahl-Raststücke GN 417.1 werden zur Positionierung des Raststiftes von Rastbolzen GN 417 verwendet und zeichnen sich durch eine geringe Bauhöhe aus. Die Höhe h1 ist dabei exakt aufeinander abgestimmt. Ansonsten benötigte Zusatzkonstruktionen werden durch die Raststücke überflüssig.
Die Montage erfolgt über Langlöcher, die eine Justage parallel zur Aufnahmebohrung ermöglichen. So können z. B. Spaltmaße an Türen eingestellt oder Toleranzfehler ausgeglichen werden. Unterlegscheiben begünstigen die Befestigung über die Langlöcher.

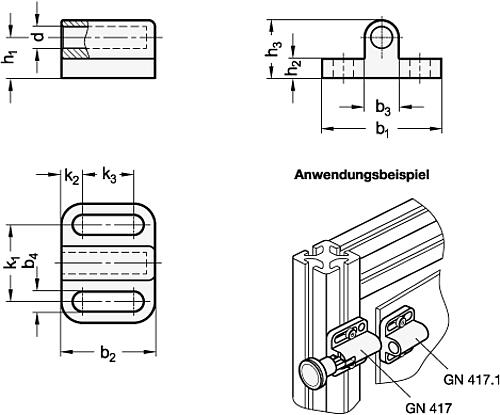

Eigenschaften
| .h1 : | 7 |
| .h2 : | 4 |
| .h3 : | 10 |
| Gewicht : | 0.010 kg |
| Oberfläche : | GS, blank, matt gestrahlt |
| .b2 : | 16.5 |
| .b3 : | 6 |
| .b4 : | 3.3 |
| .k3 : | 8.5 |
| EAN : | 4045525550377 |
| .k2 : | 4 |
Artikelvarianten
| Variante | .h1 | .h2 | .h3 | Gewicht | Oberfläche | .b2 | .b3 | .b4 | .k3 | EAN | .k2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 4 | 10 | 0.010 kg | GS, blank, matt gestrahlt | 16.5 | 6 | 3.3 | 8.5 | 4045525550377 | 4 |
ab 3,53 €
|
|
| 9.5 | 4.5 | 13.5 | 0.022 kg | GS, blank, matt gestrahlt | 22 | 8 | 4.3 | 12 | 4045525550384 | 5 |
ab 4,29 €
|
|
| 10.5 | 5 | 15.5 | 0.034 kg | GS, blank, matt gestrahlt | 27.5 | 10 | 5.4 | 16.5 | 4045525550391 | 5.5 |
ab 5,51 €
|
|
| 12.5 | 6 | 18.5 | 0.052 kg | GS, blank, matt gestrahlt | 33 | 12 | 5.4 | 22 | 4045525550407 | 5.5 |
ab 6,79 €
|
|
| 14.5 | 6 | 21.75 | 0.070 kg | GS, blank, matt gestrahlt | 35 | 14.5 | 6.8 | 23 | 4045525550360 | 6 |
ab 8,43 €
|
