GN 2292 Scharniere, aushängbar, für Aluminiumprofile, mit Führungssteg

Artikelnummer: 10276995
Hersteller: Ganter
Herstellerartikelnummer: 2292-72-162-A-C-EL

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 16,67 €
26 15,00 €
36 13,34 €
46 12,97 €
16,67 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Scharniere GN 2292 sind aus gezogenem Aluminiumprofil hergestellt und werden z. B. an Türen und Klappen eingesetzt. Durch den Führungssteg können sie schnell und einfach auf alle handelsüblichen Profilsystemen der Nenngröße 40 mm mit einer Nutbreite n befestigt werden.

Scharniere der Form A ermöglichen aufgrund der außenliegenden Scharnierflügel eine Montage mit sehr kleinem Türspalt. Die Form I wird im Türspalt befestigt, wodurch die Befestigungsschrauben bei geschlossener Tür unzugänglich sind und somit vor Vandalismus schützen.

Die Scharniere werden lose geliefert und müssen gemäß beiliegender Anleitung montiert werden. Dank des modularen Aufbaus und des erhältlichen Zubehörs lassen sich beliebige Scharnierkombinationen realisieren.

Eigenschaften

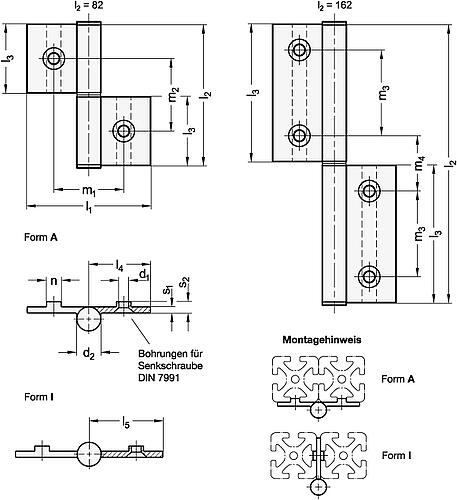

.d2 : 14
.d1 : 6.6
Form : A, Scharnierflügel außenliegend
.l3 : 80
.n : 8
.l4 : 36
.s2 : 6.5
Gewicht : 0.116 kg
Oberfläche : EL, eloxiert naturfarben
.m1 : 40.8
.l2 : 162
.l5 : -
EAN : 4045525534193


Artikelvarianten

Variante .d2 .d1 Form .l3 .n .l4 .s2 Gewicht Oberfläche .m1 .l2 .l5 EAN Preis

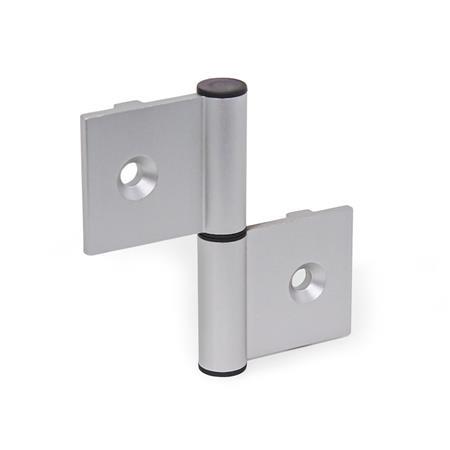

14 6.6 A, Scharnierflügel au�enliegend 40 8 36 6.5 0.066 kg EL, eloxiert naturfarben 40.8 82 - 4045525534209
ab 8,98 €

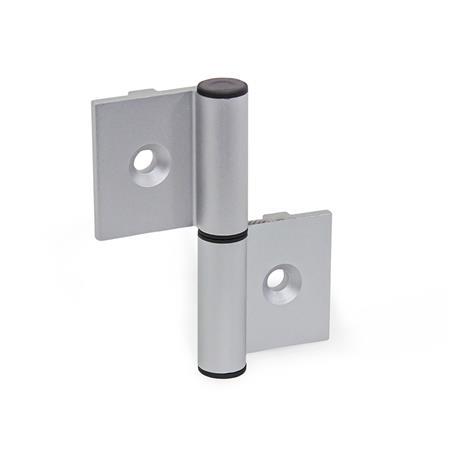

14 6.6 I, Scharnierflügel innenliegend 40 8 - 6.5 0.069 kg EL, eloxiert naturfarben - 82 43 4045525534223
ab 9,15 €

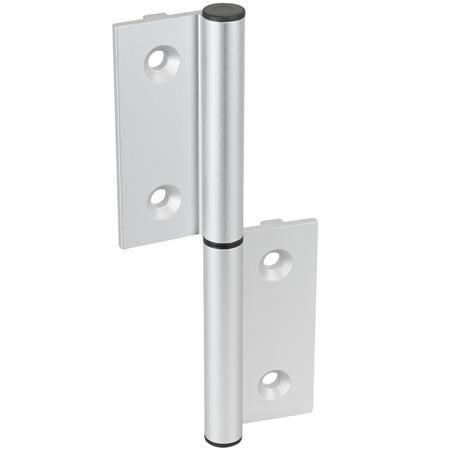

14 6.6 A, Scharnierflügel au�enliegend 80 8 36 6.5 0.116 kg EL, eloxiert naturfarben 40.8 162 - 4045525534193
ab 12,97 €

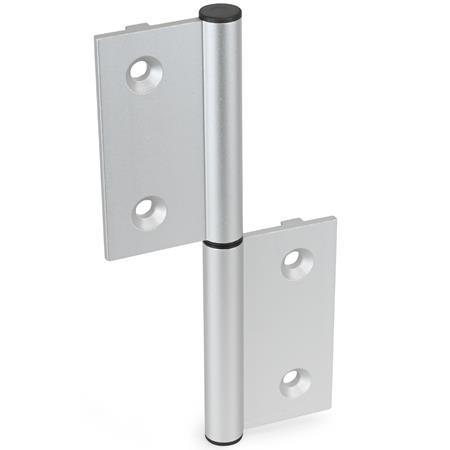

14 6.6 I, Scharnierflügel innenliegend 80 8 - 6.5 0.122 kg EL, eloxiert naturfarben - 162 43 4045525534216
ab 13,22 €
