GN 215 Rasthebel

Artikelnummer: 10184338
Hersteller: Ganter
Herstellerartikelnummer: 215-54-K10-B

Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

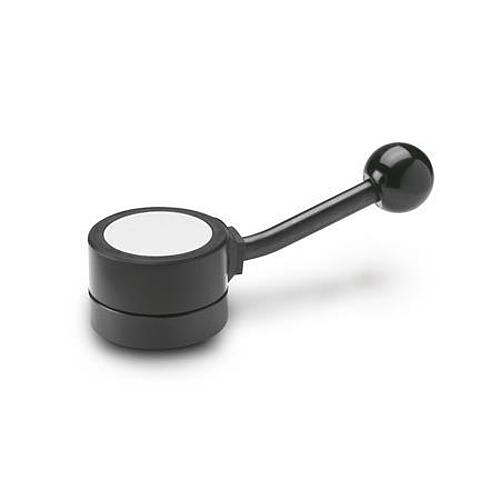

Mit Rasthebeln GN 215 können Wellen um bestimmte Winkel verstellt und arretiert werden. Zum Verstellen wird der Hebelarm gegen Federkraft aus der Rastkerbe gehoben (Einhandbedienung).

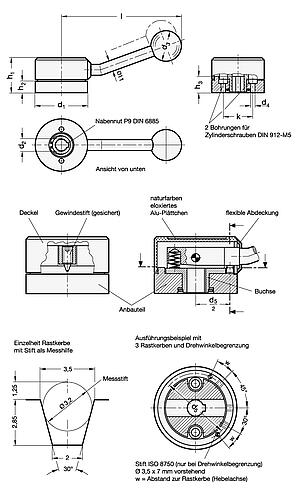

Eine Drehwinkelbegrenzung kann mit 2 Anschlagstiften erzielt werden (Skizze).

Die Buchse ist durch Passfeder / Nabennut mit der Welle verbunden.

Das Anbauteil ist feststehend, am Maschinenkörper durch 2 Schrauben (M5) befestigt.

Der Hebelarm mit dem Raststift stellt die Verbindung zwischen feststehendem Anbauteil und der Welle her.

Die Rastkerben sind durch den Deckel gegen Späne und dergleichen geschützt. Der Deckel wird von Hand aufgedrückt, elastische Segmente rasten in eine Rille ein. Zur Demontage kann er mit einem Schraubendreher abgehoben werden.


Ausführung:
• Stahl
brüniert
• Deckel Kunststoff
schwarz, mit eingelegtem naturfarben
eloxiertem Alu-Plättchen
• Nabennut für Bohrung
K10: 3 P9 x 1,1
K12 ... K16: DIN 6885
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
scharz, glänzend


Form:
A ohne Rastkerbe
B mit Zahnkranz
(30 Rastkerben)


Auf Anfrage:
• Rastkerben, Drehwinkelbegrenzung
nach Zeichnung
