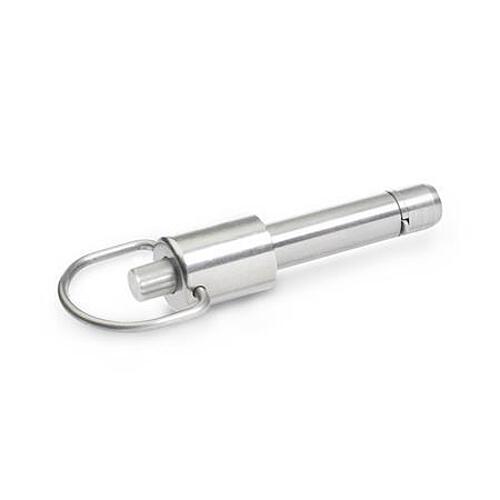

GN 214.6 Edelstahl Steckbolzen, Edelstahl Schieber

Artikelnummer: 10288979
Hersteller: Ganter
Herstellerartikelnummer: 214.6-16-80

Artikel ist in 68 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 22,23 €
20 20,06 €
28 17,88 €
35 15,71 €
22,23 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Edelstahl-Steckbolzen mit Axialsicherung GN 214.6 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

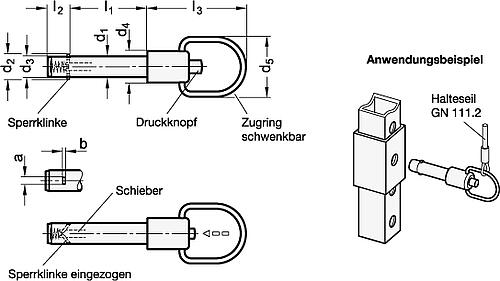

Mit dem Druckknopf wird die Sperrklinke "eingezogen", über die Druckfeder wieder in Sperrstellung gebracht.

Durch die rechteckige Form der Sperrklinken aus Edelstahl-Blech ergibt sich eine günstige, linienförmige "Anlage" zur axialen Sicherung des Steckbolzens.

Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.

Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Ausführung
Bolzen: Edelstahl nichtrostend, 1.4305
Schieber / Druckknopf: Edelstahl nichtrostend, 1.4305
Sperrklinke: Edelstahl-Blech nichtrostend, 1.4301
Zugring: Edelstahl nichtrostend, 1.4310
Druckfeder: Edelstahl nichtrostend, 1.4310

Zubehör:
Kugelketten GN 111
Edelstahl-Kugelketten GN 111.5
Halteseile GN 111.2
Spiral-Halteseile GN 111.4

Eigenschaften

Bolzendurchmesser (d1) : 16
Spannlänge (l1) : 80


Artikelvarianten

Variante Bolzendurchmesser (d1) Spannlänge (l1) Preis
6 60
ab 11,45 €
16 150
ab 18,43 €
6 70
ab 11,57 €
6 80
ab 11,81 €
8 60
ab 11,51 €
8 70
ab 11,76 €
8 80
ab 12,05 €
8 90
ab 12,18 €
8 100
ab 12,38 €
10 15
ab 11,49 €
10 70
ab 12,55 €
10 80
ab 12,85 €
10 90
ab 13,03 €
10 100
ab 13,36 €
10 110
ab 13,57 €
10 120
ab 13,72 €
12 20
ab 11,76 €
12 90
ab 13,60 €
12 100
ab 13,89 €
12 110
ab 14,17 €
12 120
ab 14,55 €
16 30
ab 14,13 €
16 35
ab 14,29 €
16 40
ab 14,46 €
16 45
ab 14,65 €
16 50
ab 14,75 €
16 60
ab 15,03 €
16 70
ab 15,33 €
16 80
ab 15,71 €
16 90
ab 16,27 €
16 100
ab 16,72 €
16 110
ab 17,03 €
16 120
ab 17,43 €
16 130
ab 17,73 €
16 140
ab 18,11 €
