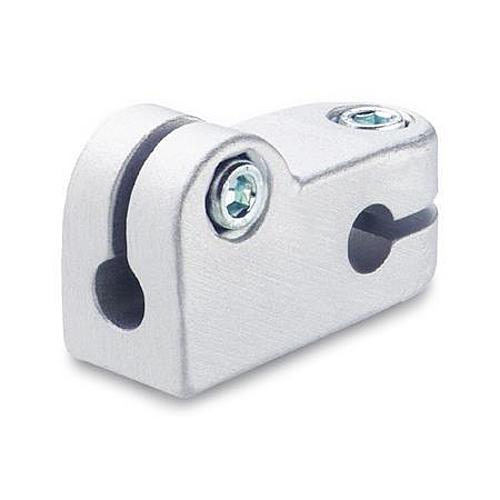

GN 191 Winkel Klemmverbinder

Artikelnummer: 10202691
Hersteller: Ganter
Herstellerartikelnummer: 191-B16-B16-2-BL

Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 13,27 €
33 11,96 €
45 10,66 €
58 10,37 €
13,27 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

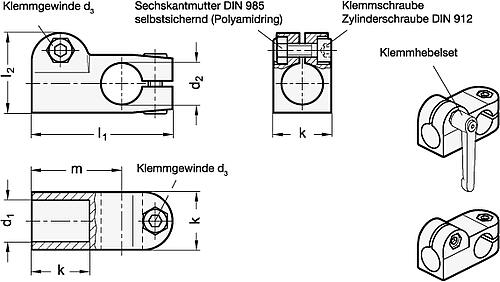

Die Klemmbohrungen der Winkel-Klemmverbinder GN 191 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).


Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305

Kennziffer:
1 - mit einer Klemmschraube
DIN 912, verzinkt
2 - mit einer Edelstahl-
Klemmschraube DIN 912


Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen

Eigenschaften

Oberfläche : BL
Bohrung (d2) : B 16
Bohrung (d1_1) : B 16
Kennziffer : 2


Artikelvarianten

Variante Oberfläche Bohrung (d2) Bohrung (d1_1) Kennziffer Preis
SW B 10 B 10 2
ab 10,42 €
BL B 10 B 10 2
ab 10,37 €
SW B 12 B 12 2
ab 10,42 €
BL B 12 B 12 2
ab 10,37 €
SW B 14 B 14 2
ab 10,42 €
BL B 14 B 14 2
ab 10,37 €
BL B 18 B 18 2
ab 10,37 €
SW B 15 B 15 2
ab 10,42 €
BL B 15 B 15 2
ab 10,37 €
SW B 16 B 16 2
ab 10,42 €
BL B 16 B 16 2
ab 10,37 €
SW B 18 B 18 2
ab 10,42 €
