GN 1130 Edelstahl Kugeltragbolzen
Artikelnummer: 10287192
Hersteller: Ganter
Herstellerartikelnummer: 1130-8-15-NI
Artikel ist in 17 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 129,30 € |
| 4 | 116,37 € |
| 5 | 103,44 € |
| 6 | 100,57 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

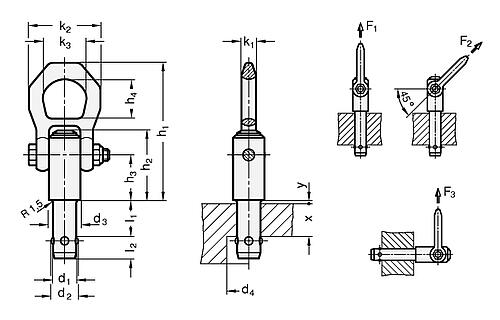

Edelstahl-Kugeltragbolzen GN 1130 sind schnell und einfach einsetzbare Tragelemente. Durch Drücken des roten Aluminiumknopfs wird die Verriegelung der Sperrkugeln aufgehoben und der Tragbolzen kann aus der Aufnahmebohrung heraus bzw. hinein bewegt werden. Der Schäkel ist min. 180° schwenkbar, wobei ein Sicherungssteg vor unbeabsichtigtem Betätigen schützt. Je nach Zugrichtung kann sich der Kugeltragbolzen in der Aufnahmebohrung frei um 360° drehen.
Dauerhaft am Werkstück verbleibende Anschlagmittel wie z.B. Ringschrauben, sind nicht mehr erforderlich. Für den Einsatz genügen, bei entsprechender Werkstofffestigkeit, Aufnahmebohrungen mit d1 H11. Darüber hinaus stehen Aufnahmebuchsen GN 1132 zur Verfügung.
Weitere Anwendungsrichtlinien enthält die Betriebsanleitung, die jedem Kugeltragbolzen beigefügt ist (siehe auch unter www.ganter-griff.de/service).
Eigenschaften
| Werkstoff : | NI - Edelstahl |
| Länge (l1) : | 15 |
| Bolzendurchmesser (d1) : | 8 |
Artikelvarianten
| Variante | Werkstoff | Länge (l1) | Bolzendurchmesser (d1) | Preis |
|---|---|---|---|---|
| NI - Edelstahl | 15 | 8 |
ab 100,57 €
|
|
| NI - Edelstahl | 25 | 8 |
ab 100,57 €
|
|
| NI - Edelstahl | 35 | 8 |
ab 100,57 €
|
|
| NI - Edelstahl | 15 | 10 |
ab 101,03 €
|
|
| NI - Edelstahl | 25 | 10 |
ab 101,03 €
|
|
| NI - Edelstahl | 35 | 10 |
ab 102,99 €
|
|
| NI - Edelstahl | 50 | 10 |
ab 102,99 €
|
|
| NI - Edelstahl | 10 | 8 |
ab 100,57 €
|
|
| NI - Edelstahl | 15 | 12 |
ab 109,74 €
|
|
| NI - Edelstahl | 75 | 20 |
ab 156,70 €
|
|
| NI - Edelstahl | 25 | 12 |
ab 109,74 €
|
|
| NI - Edelstahl | 35 | 12 |
ab 109,74 €
|
|
| NI - Edelstahl | 50 | 12 |
ab 109,74 €
|
|
| NI - Edelstahl | 25 | 16 |
ab 123,18 €
|
|
| NI - Edelstahl | 50 | 16 |
ab 123,18 €
|
|
| NI - Edelstahl | 75 | 16 |
ab 123,18 €
|
|
| NI - Edelstahl | 50 | 20 |
ab 153,84 €
|
