GN 000.9 Stellungsanzeiger, Festhaltesystem, analog

Artikelnummer: 10184664
Hersteller: Ganter
Herstellerartikelnummer: 000.9-42-2-L

Artikel ist in 70 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 60,76 €
7 54,68 €
10 48,61 €
13 44,77 €
60,76 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Stellungsanzeiger GN 000.9 sind zum Einbau in verschiedene Bedienelemente vorgesehen.

Hervorstechende Merkmale dieser Stellungsanzeiger sind:

Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; da auch die nach außen geführte Ritzelwelle mit einem O-Ring abgedichtet ist, sind die Stellungsanzeiger dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 65).

Das Prinzip Festhaltesystem mit dem zwangsläufigen Antrieb gestattet die Verwendung der Stellungsanzeiger GN 000.9 in jeder Einbaulage und auch bei starker Vibration.

Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.


Ausführung:
• Gehäuse
Kunststoff (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
• Sichtscheibe
Kunststoff (Polyamid PA)
--glasklar, alterungsbeständig
--schlagfest
• Gehäuse / Sichtscheibe
--temperaturbeständig bis 100 °C
--öl- und lösungsmittelbeständig
(jedoch nicht alkoholbeständig)
• Zeiger Kunststoff
- langer Zeiger rot
- kurzer Zeiger schwarz
• Skala Aluminium
--matt eloxiert
--Teilstriche und Ziffern schwarz
• Schutzart IP 65

Form:
R Ziffern steigend bei
Rechtsdrehung
L Ziffern steigend bei
Linksdrehung

Auf Anfrage:
• Sonderskalen

Eigenschaften

Form : L
Werkstoff : PA

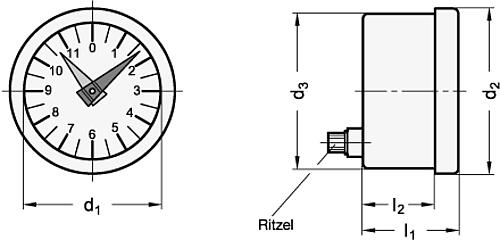

Außendurchmesser (d1) : 42
(Untersetzung) : 2


Artikelvarianten

Variante Form Werkstoff Außendurchmesser (d1) (Untersetzung) Preis
L PA 42 2
ab 44,77 €
R PA 42 10
ab 44,77 €
L PA 42 10
ab 44,77 €
R PA 42 20
ab 44,77 €
L PA 42 20
ab 44,77 €
R PA 42 40
ab 44,77 €
L PA 42 40
ab 44,77 €
R PA 42 72
ab 44,77 €
L PA 42 72
ab 44,77 €
R PA 42 4
ab 44,77 €
L PA 42 4
ab 44,77 €
R PA 42 12
ab 44,77 €
L PA 42 12
ab 44,77 €
R PA 42 24
ab 44,77 €
L PA 42 24
ab 44,77 €
R PA 42 100
ab 44,77 €
L PA 42 100
ab 44,77 €
R PA 42 6
ab 44,77 €
L PA 42 6
ab 44,77 €
R PA 42 30
ab 44,77 €
L PA 42 30
ab 44,77 €
R PA 42 50
ab 44,77 €
L PA 42 50
ab 44,77 €
R PA 42 8
ab 44,77 €
L PA 42 8
ab 44,77 €
R PA 42 16
ab 44,77 €
L PA 42 16
ab 44,77 €
R PA 42 36
ab 44,77 €
L PA 42 36
ab 44,77 €
R PA 42 60
ab 44,77 €
R PA 42 2
ab 44,77 €
L PA 42 60
ab 44,77 €
L PA 60 100
ab 49,01 €
R PA 60 2
ab 49,01 €
L PA 60 2
ab 49,01 €
R PA 60 10
ab 49,01 €
L PA 60 10
ab 49,01 €
R PA 60 24
ab 49,01 €
L PA 60 24
ab 49,01 €
R PA 60 50
ab 49,01 €
L PA 60 50
ab 49,01 €
R PA 60 4
ab 49,01 €
L PA 60 4
ab 49,01 €
R PA 60 12
ab 49,01 €
L PA 60 12
ab 49,01 €
R PA 60 30
ab 49,01 €
L PA 60 30
ab 49,01 €
R PA 60 60
ab 49,01 €
L PA 60 60
ab 49,01 €
R PA 60 6
ab 49,01 €
L PA 60 6
ab 49,01 €
R PA 60 16
ab 49,01 €
L PA 60 16
ab 49,01 €
R PA 60 36
ab 49,01 €
L PA 60 36
ab 49,01 €
R PA 60 72
ab 49,01 €
L PA 60 72
ab 49,01 €
R PA 60 8
ab 49,01 €
L PA 60 8
ab 49,01 €
R PA 60 20
ab 49,01 €
L PA 60 20
ab 49,01 €
R PA 60 40
ab 49,01 €
L PA 60 40
ab 49,01 €
R PA 60 100
ab 49,01 €
L, Ziffern steigend bei Linksdrehung - - -
ab 49,01 €
R, Ziffern steigend bei Rechtsdrehung - - -
ab 44,77 €
L, Ziffern steigend bei Linksdrehung - - -
ab 44,77 €
R, Ziffern steigend bei Rechtsdrehung - - -
ab 44,77 €
L, Ziffern steigend bei Linksdrehung - - -
ab 44,77 €
R, Ziffern steigend bei Rechtsdrehung - - -
ab 49,01 €
