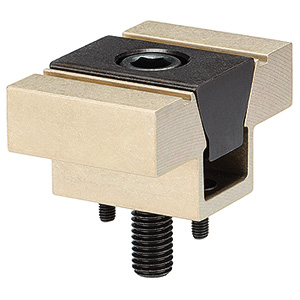

EH 23251 Doppel-Keilspanner
Artikelnummer: 10212634
Hersteller: Halder
Herstellerartikelnummer: 23251.0106
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

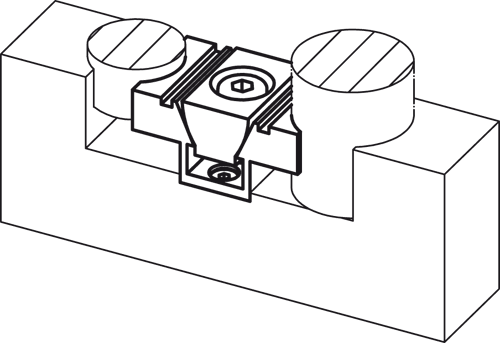

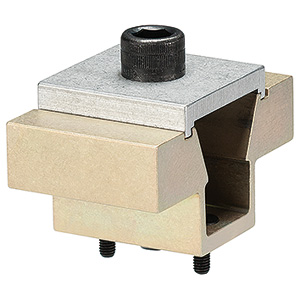

Werkstoff: Grundkörper: Aluminium Schraube: Stahl Keil: Einsatzstahl, brüniert Verriegelungsplatte: Aluminium Hinweis: Durch Eindrehen der Spannschraube bewegen sich die beiden Spannbacken nach außen und drücken die Werkstücke gegen einen festen Anschlag. Die Backen können auf die benötigte Werkstückkontur bearbeitet werden. Die Verriegelungsplatte wird nur für diese Bearbeitung benötigt, nicht für die Werkstückspannung. Montage in einer Gewindebohrung, auch möglich ist eine Befestigung mit Mutter für T-Nuten für horizontale oder vertikale Mehrfachspannung. Muttern für T-Nuten (EH 23010.) sind getrennt zu bestellen.
Eigenschaften

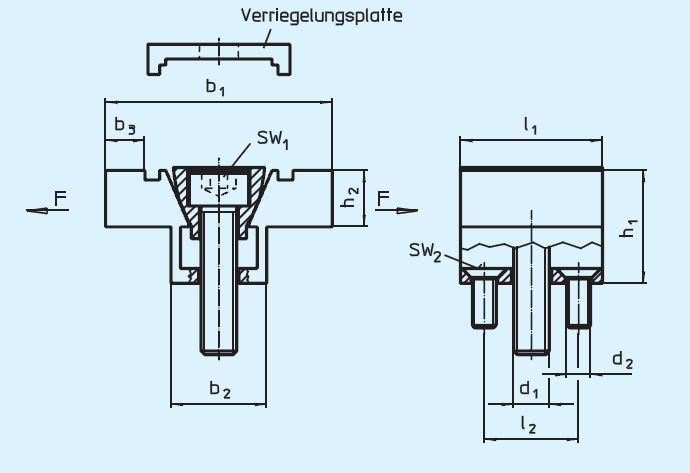

| .d2 : | M4 |
| .l1 : | 23,9 |
| .d1 : | M6 |
| .l2 (mm) : | 15,9 |
| .h1 : | 19 |
| .h2 : | 9,5 |
| SW1 : | 5 |
| SW2 : | 2,5 |
| Spannkraft kN : | 6,7 |
| Gewicht (g) : | 67 |
| .b1 : | 38,1 |
| .b2 : | 16,1 |
| Anzugsdrehmoment max. Nm : | 14,3 |
| .b3 : | 6,6 |
Artikelvarianten
| Variante | .b1 | Preis |
|---|---|---|
| 38,1 |
55,90 €
|
|
| 50,8 |
77,90 €
|
|
| 76,2 |
215,00 €
|
|
| 101,6 |
352,20 €
|
